一、穩壓二極管（齊納二極管）
（一）基本特性與電路標識

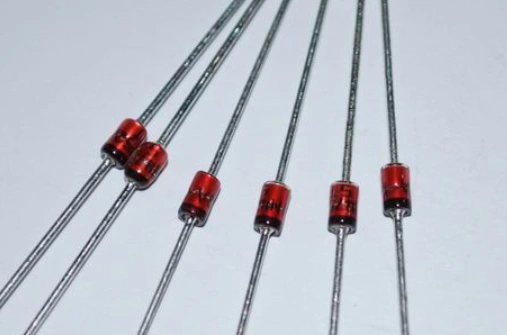

穩壓二極管是一種在臨界反向擊穿電壓前具有高電阻的半導體器件，廣泛應用于電路設計中。在電路圖中，通常用 “ZD” 加數字來表示穩壓二極管，例如 ZD5 表示第 5 號穩壓管。
（二）穩壓原理
穩壓二極管的核心特性在于其擊穿后兩端電壓基本保持恒定。當接入電路后，若電源電壓波動或其它因素導致電路中各點電壓發生變化，負載兩端的電壓將基本維持穩定。
（三）故障表現
穩壓二極管常見的故障類型包括開路、短路以及穩壓值不穩定。其中，開路故障會導致電源電壓升高；短路或穩壓值不穩定故障則會使電源電壓降低至零伏或輸出電壓不穩定。
（四）常見型號及穩壓值
以下是部分常用穩壓二極管的型號穩壓值：3.3V 3.6V 3.9V 4.7V 5.1V 5.6V 6.2V 15V 27V 30V 75V 。
二、電感元件
（一）基本概念與性質
電感是閉合回路的一種固有屬性，當通過閉合回路的電流發生變化時，回路中會產生電動勢來抵抗電流的改變，這種現象稱為自感。若一個閉合回路的電流變化通過感應作用在另一個閉合回路中產生電動勢，則稱為互感。自感是閉合回路自身具備的屬性，而互感則涉及兩個相互靠近的電感線圈之間的相互影響。
（二）電感元件的構成與特性

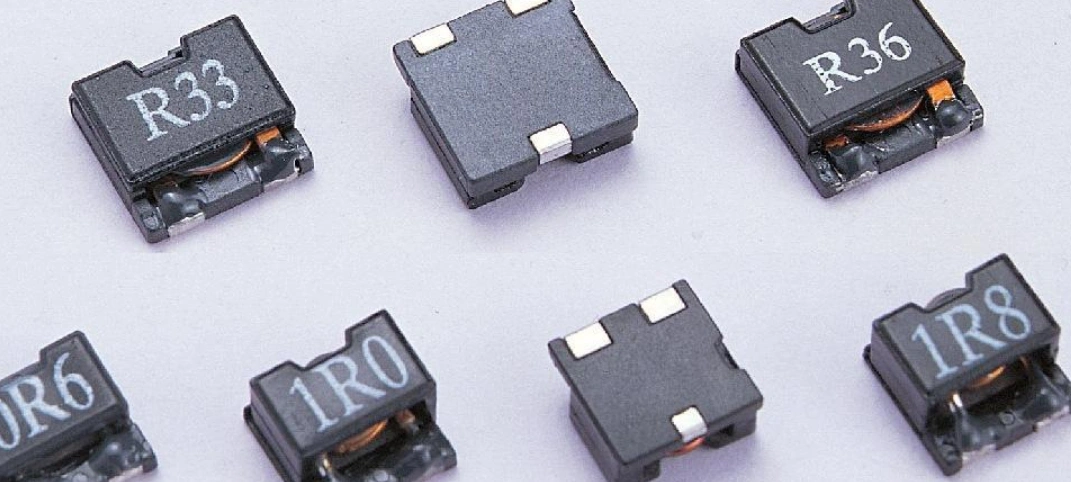

電感元件是利用導線在絕緣骨架上繞制一定圈數而形成的。當直流電流通過線圈時，線圈周圍會產生磁場，此時線圈的直流電阻主要由導線本身的電阻決定，壓降相對較小。而當交流信號通過線圈時，線圈兩端會產生自感電動勢，該電動勢的方向與外加電壓方向相反，從而阻礙交流電流的通過。因此，電感元件具有通直流、阻交流的特性，且交流頻率越高，線圈的阻抗越大。電感元件在電路中通常用 “L” 加數字表示，如 L6 表示第 6 號電感。
（三）電感的單位與標識方法
電感的基本單位是亨利（H），常用的換算關系為：1H = 10³mH = 10?µH。電感元件的標識方法主要包括直標法和色標法，其中色標法與電阻的色標法類似。例如，色環序列為棕色、黑色、金色、金色的電感表示其電感值為 1µH，誤差范圍為 ±5%。
電感元件在電路設計中具有重要作用，常與電容元件搭配組成振蕩電路，實現信號的濾波、儲能等功能。
