在開關電源領域，為保障供電穩定性與電源自身安全，精心設計的外圍電路必不可少。其中，浪涌沖擊保護電路、防靜電保護電路、傳導騷擾電路以及脈沖群抗擾電路各司其職。本文深入聚焦浪涌沖擊保護電路核心元件 —— 壓敏電阻（MOV）和 TVS 瞬態抑制二極管的使用與選型策略。
如圖（1）所示是一個較為完整的EMC推薦電路：包括浪涌保護，傳導騷擾，脈沖群抗擾等電路。
如圖（2）所示是一個獨立的DC-DC電源防浪涌沖擊、防靜電保護電路。
如圖（1）所示是一個較為完整的EMC推薦電路：包括浪涌保護，傳導騷擾，脈沖群抗擾等電路。
如圖（2）所示是一個獨立的DC-DC電源防浪涌沖擊、防靜電保護電路。
一、壓敏電阻（MOV）：經濟可靠的浪涌克星
壓敏電阻憑借價格親民、抗浪涌能力強、電壓范圍寬等優勢，在電路保護領域大放異彩。但為確保其穩定工作，需嚴格遵循以下選型原則：
（一）壓敏電壓（UN）抉擇
要考慮電網或電路工作電壓波動，為壓敏電阻的壓敏電壓預留充足余量。同時，綜合權衡連續施加在其兩端的電源電壓，適度提高壓敏電壓有助于降低故障風險、延長使用壽命，不過這可能導致殘留電壓小幅上升。一般而言，在直流回路中，要求 UN≥（1.8 - 2）Vdc；交流回路中，UN≥（2 - 2.5）Vac；信號回路則需滿足 UN≥（1.2 - 1.5）Vmax。
（二）通流量（IP）考量
壓敏電阻的標稱放電電流必須超越浪涌電流及可能出現的最大浪涌電流。具體計算時，可參照壓敏電阻浪涌壽命次數定額曲線中沖擊 10 次以上的數值，通常約為最大沖擊通流量的 30%（即 0.3IP）。
（三）箝位電壓（VC）把控
箝位電壓是關鍵安全指標，必須低于被保護部件或設備所能承受的最大電壓（安全電壓）。為化解壓敏電阻動作后殘留電壓 VC 過高威脅被保護電路的風險，設計時普遍在 MOV 后并聯電容與 TVS 管，精準吸收和卸放殘留電壓，為電路元器件筑牢安全防線。
二、TVS 瞬態抑制二極管：急速響應的保護先鋒
TVS 瞬態電壓抑制器，以二極管形態登場，卻擁有極速響應與強大浪涌吸收能力。當反向瞬態過壓脈沖襲來，它能迅疾將高阻抗轉變?yōu)榈妥杩梗{瞬間大電流，將電壓穩穩箝制在預定范圍，為電路元器件保駕護航。其選型要點如下：

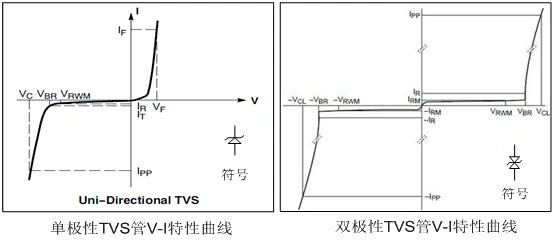

TVS瞬態抑制二極管按照極性劃分可分為單極性TVS和雙極性TVS管，如圖（3）所示為兩種不同TVS管的V-I特性曲線圖
TVS瞬態抑制二極管按照極性劃分可分為單極性TVS和雙極性TVS管，如圖（3）所示為兩種不同TVS管的V-I特性曲線圖
（一）明確被保護電路電壓參數
精準定位被保護電路的最大直流或連續工作電壓、額定標準電壓以及 “高端” 容限。
（二）額定反向關斷電壓（VRWM）適配
TVS 的 VRWM 應等于或大于被保護電路的最大工作電壓。否則，若 VRWM 過低，器件可能誤入雪崩模式，或因反向漏電流過大干擾電路正常運行。
（三）最大箝位電壓（VC）守護
VC 必須低于被保護電路的損壞電壓，這是保障電路安全的 crucial threshold（關鍵門檻）。
（四）峰值脈沖功耗（PM）考量
在規定脈沖持續時間里，TVS 的最大峰值脈沖功耗 PM 要超越被保護電路內可能出現的峰值脈沖功率。確定最大箝位電壓后，峰值脈沖電流也應高于瞬態浪涌電流。
（五）數據接口電路的電容（C）適配
針對數據接口電路保護，還需精心挑選適配電容 C 的 TVS 器件，確保信號傳輸?shù)耐暾耘c穩定性。
無論是壓敏電阻還是 TVS 瞬態抑制二極管，它們?cè)陂_關電源保護電路中各司其職又協同發力。合理選型與運用這些元件，就像是為開關電源構筑了一套堅固的鎧甲，使其無懼浪涌沖擊、靜電侵?jǐn)_等惡劣工況，持久穩定地服役于復雜多變的工業與民用領域。
