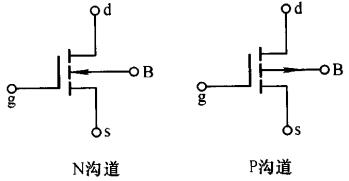

一、PMOS電流流向
PMOS中，電流從源極（S）流向漏極（D），其導電溝道由帶正電的空穴構成。當柵極（G）相對源極（S）呈負電壓時，會吸引溝道中的空穴向漏極（D）移動，從而形成從源極到漏極的電流。
二、各極作用及原理
（一）D極（漏極）
作用：作為電流流出端。
原理：在PMOS工作時，電流從源極流向漏極。由于PMOS以空穴為主要載流子，電流方向與電子流動方向相反。漏極通常連接較低電位（如接地或負電源），以便電流從源極流向漏極。
（二）S極（源極）
作用：電流流入端。
原理：源極一般連接較高電位（如正電源），為空穴提供源。PMOS的開關狀態主要取決于源極與柵極之間的電壓差。當源極電位高于柵極電位時，PMOS導通；反之，當源極與柵極電位差不足時，PMOS關斷。
（三）G極（柵極）
作用：控制PMOS開關狀態。
原理：柵極控制溝道形成。柵極電壓相對于源極電壓的變化決定PMOS是否導通：
導通狀態：柵極電壓低于源極電壓（一般低于閾值電壓Vth），PMOS導通，空穴在源極和漏極間形成溝道，電流得以通過。
關斷狀態：柵極電壓高于或等于源極電壓，溝道關閉，PMOS處于關斷狀態，電流無法通過。
三、PMOS工作區域
截止區：當Vgs>Vth時，PMOS處于關斷狀態，此時無導電溝道形成，漏極電流Id=0。
線性區：當Vgs<Vth且Vds<Vgs-Vth時，PMOS導通，漏極電流Id與漏源電壓Vds成正比。
飽和區：當Vgs<Vth且Vds>Vgs-Vth時，PMOS導通，此時漏極電流Id主要受柵源電壓Vgs控制，與漏源電壓Vds關系不大。
四、NMOS和PMOS工作區域判斷
方法一：對NMOS和PMOS分別進行討論，注意在PMOS中，相關電壓值多為負數。
方法二：利用絕對值進行判斷，比較各電壓與閾值電壓的大小關系，進而確定工作區域。
