一、定義與工作原理

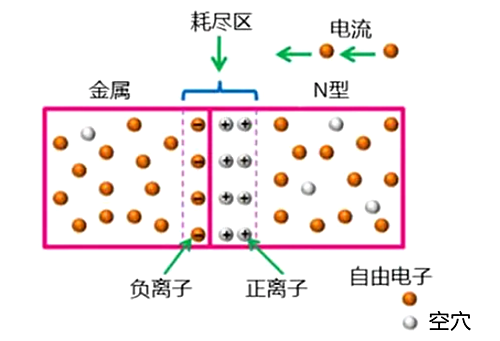

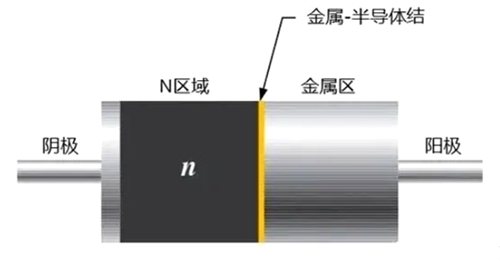

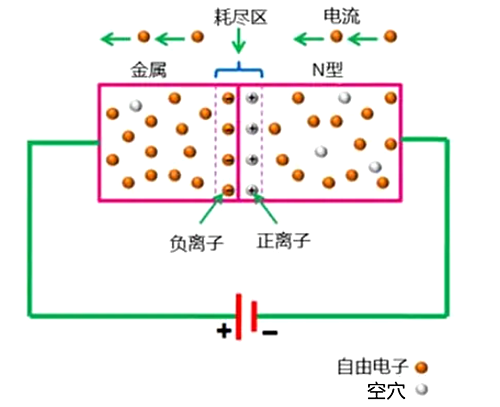

肖特基二極管（Schottky Barrier Diode，簡稱 SBD），亦稱肖特基勢壘二極管，是一種低功耗、超高速的半導體器件。與傳統的基于 PN 結（由 P 型半導體與 N 型半導體接觸形成）的二極管不同，SBD 的制作原理基于金屬與半導體接觸形成的金屬 - 半導體結，即 MS 結。當金屬與 N 型半導體相結合時，會形成一個特殊的結，這個結被稱為肖特基勢壘。該肖特基勢壘在不同偏置狀態下（無偏置、正向偏置、反向偏置）展現出不同的行為特性。
二、性能特點
低正向壓降 ：由于肖特基二極管的肖特基勢壘高度低于傳統 PN 結勢壘高度，使得其正向導通門限電壓和正向壓降相較于 PN 結二極管都有所降低，這有助于減少器件在導通狀態下的功耗。
快速開關特性 ：肖特基二極管屬于多數載流子導電器件，在其工作過程中不存在少數載流子壽命和反向恢復等問題。其反向恢復時間主要由肖特基勢壘電容的充、放電時間決定，與 PN 結二極管的反向恢復時間有著本質區別。正因如此，肖特基二極管的反向恢復電荷極少，從而具備極快的開關速度以及極小的開關損耗，這一特性使其在高頻應用場景中表現出色，能夠滿足高頻電路對器件快速響應的需求。
高頻性能優勢 ：憑借上述低正向壓降和快速開關特性，肖特基二極管在高頻領域具有顯著優勢，廣泛適用于開關電源、變頻器、驅動器等各類電路。在這些電路中，肖特基二極管可作為高頻、低壓、大電流整流二極管、續流二極管以及保護二極管使用。同時，在微波通信等對頻率要求較高的電路里，肖特基二極管也有應用，可充當整流二極管、小信號檢波二極管等角色。
三、主要作用
穩壓功能 ：存在一種肖特基二極管，其工作于反向擊穿狀態且屬于面結型硅肖特基二極管，在穩壓電路中搭配限流電阻使用。限流電阻的作用是限制肖特基二極管擊穿后的電流值，使得二極管能夠在擊穿狀態下持續穩定地工作，從而實現穩壓功能。
變容應用 ：變容肖特基二極管通過對其施加反向電壓，能夠改變其 PN 結的靜電容量，進而實現變容的功能。這一特性使其在電視機高頻頭的頻道轉換和調諧電路中得到了廣泛應用，通過改變容量來實現對不同頻道信號的調諧與轉換。
檢波作用 ：檢波肖特基二極管主要用于將高頻信號中的低頻信號檢出，在收音機等設備中發揮著關鍵作用，通過檢波過程從復雜的高頻信號中提取出有用的信息信號。
四、應用領域拓展
肖特基二極管的特殊結構和性能特點使其在多個領域都有廣泛的應用。在低壓、大電流輸出的場合，它可作為高效的高頻整流器件；在高頻環境下，適用于檢波和混頻等關鍵環節；在高速邏輯電路中，肖特基二極管可用于箝位，以確保電路的穩定運行。此外，在集成電路（IC）領域，肖特基二極管也頻繁出現，尤其在高速計算機系統中，憑借其快速響應和低損耗等優勢被大量采用，為計算機的高速運算和數據處理提供有力支持。
