在現代功率電子設計中，MOS管以其快速的開關速度和簡便的控制特性被廣泛應用于大功率場景。然而，單一MOS管的電流承載能力往往難以滿足高功率需求，因此通常采用多個MOS管并聯的方式。盡管如此，并聯MOS管時電流分配不均的問題卻成為設計工程師面臨的挑戰。電流分配不均可能導致部分MOS管過載，引發過熱甚至損壞，進而影響系統穩定性。因此，確保并聯MOS管的電流均勻分配是實現系統可靠性的關鍵。

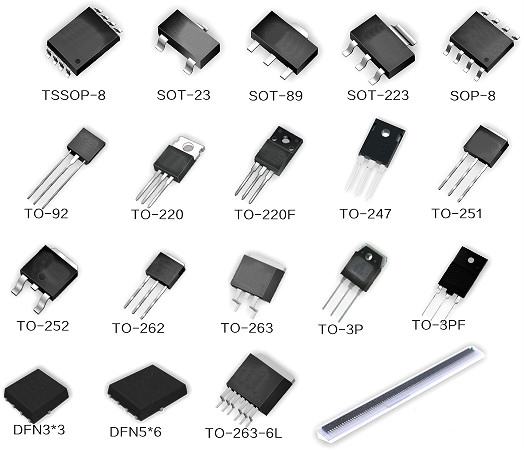

一、MOS管選型與匹配
選型與匹配是實現電流均衡的基礎。即使同型號的MOS管也可能存在參數差異，這些差異可能導致電流分配不均。
導通電阻（Rds(on)）的一致性
導通電阻直接影響MOS管的電流分配。選擇導通電阻相近的MOS管是確保電流平衡的關鍵。理想情況下，Rds(on)的誤差應控制在5%以內，以避免低電阻MOS管承擔過多電流。
閾值電壓（Vth）的匹配
閾值電壓的差異會影響MOS管的開啟時間和速度。選擇Vth差異較小的MOS管可以減少某些管子提前導通的可能性，從而避免電流分配不均。
跨導（gfs）的匹配
跨導決定了MOS管對輸入信號的響應速度。跨導差異較大的MOS管可能導致電流分配不均，因此確保跨導一致性是提高電流均衡性的關鍵。
二、電路布局優化
合理的電路布局是確保電流均衡的重要環節。布局設計直接影響電流分配和熱管理。
對稱布局設計
確保每個MOS管在PCB上的布局對稱，源極、漏極和柵極的引線長度盡量相等，以減少走線電阻和電感的差異。對稱布局有助于電流均勻分配，避免溫升不均。
減少寄生電阻與電感
縮短源極和漏極的走線距離，簡化柵極驅動電路，以降低寄生電阻和電感的影響。這有助于優化電流分配，減少能量損耗。
優化散熱設計
合理設計散熱系統，確保每個MOS管的散熱條件一致。溫度差異可能導致Rds(on)變化，影響電流分配。通過優化散熱設計，可以提高M(jìn)OS管的工作溫度一致性，增強系統可靠性。
三、電路設計技巧
獨立柵極驅動
采用獨立的柵極驅動電路，確保每個MOS管的柵極電壓一致，避免驅動不均導致的電流分配問題。緩慢的柵極驅動（如緩慢上升時間）可以進一步減少電流差異。
均流電阻的應用
在每個MOS管的源極串聯小電阻，利用負反饋機制平衡電流分配。當某個MOS管的電流增大時，源極電壓升高，限制其進一步導通。選擇毫歐級別的電阻值，以保持低功耗的同時實現有效均流。
動態反饋控制
在高精度應用中，通過電流傳感器監測每個MOS管的電流，并利用反饋控制實時調整柵極電壓，實現動態均流。這種方法適用于對電流均衡要求極高的場合，但會增加電路復雜性和成本。
總結
MOS管并聯應用中的電流均衡問題涉及選型、布局和設計技巧等多個方面。通過選擇參數一致的MOS管，優化PCB布局，減少寄生電阻和電感的影響，以及采用均流電阻和獨立柵極驅動等設計方法，可以有效提高電流分配的均勻性。此外，動態反饋控制能夠進一步增強均流效果，確保系統在高功率應用中的穩定性和可靠性。這些策略的綜合應用將充分發揮并聯MOS管的性能潛力，為現代功率電子設計提供堅實保障。
