在電子電路中，MOS管作為關鍵的功率器件，廣泛應用于高頻、高功率的工作環境。然而，這些環境也使得MOS管容易出現發熱問題，過高的溫度不僅會影響MOS管的穩定性，降低其使用壽命，還可能導致電路故障，甚至引發安全事故。因此，深入理解MOS管發熱的原因，并掌握有效的散熱方案，對于確保電路的可靠運行至關重要。
一、MOS管發熱的主要原因
（一）導通電阻（Rds(on)）造成的功耗
當MOS管處于導通狀態時，其漏源極之間存在一定的導通電阻Rds(on)，該電阻會導致導通損耗。根據公式 P = Rds(on) * Id²，其中Id為流過MOS管的漏極電流，可以看出，導通電阻越大，電流越大，MOS管的功耗就越高，最終轉化為熱量。此外，Rds(on)會隨溫度升高而增大，形成正反饋效應，即溫度升高 → Rds(on)增大 → 功耗增加 → 繼續升溫。這種現象若不加以控制，可能導致MOS管熱失控。
（二）開關損耗
MOS管在開關過程中，柵極需要充放電，電壓和電流存在交疊，導致開關損耗。開關損耗計算方式為：Eswitch = (Pon + Poff) * Ts，其中，Pon和Poff分別為開通和關斷瞬間的損耗，Ts為開關周期。在高頻應用中，開關損耗占比尤為顯著。如果MOS管的開關速度較慢（例如由于驅動能力不足或寄生電容較大），則會導致開關過程拉長，進而增加損耗和發熱。
（三）結溫影響
MOS管的內部結溫（Tj）與封裝外殼溫度（Tc）之間存在熱阻RθJC（結-殼熱阻）。當MOS管處于高功率狀態時，其結溫會升高，若散熱不佳，則熱量難以傳導至外殼或散熱器，導致MOS管內部溫度不斷升高，從而影響性能。結溫過高時，還會進一步影響MOS管的電氣參數，如增大Rds(on)，加劇功耗，最終影響器件的可靠性。
（四）開關頻率過高
在高頻開關電源或驅動電路中，為了提升功率密度，往往會采用較高的開關頻率。但高頻率意味著MOS管需要更快地完成開關過程，開關損耗也會隨之增加。例如，在高頻環境下，MOS管的米勒效應（Miller Effect）會導致柵極電荷增大，使得柵極驅動電路需要提供更高的充放電電流，否則MOS管的開關時間變長，從而增加損耗并引發溫升。
（五）選型與驅動問題
MOS管的選型若不匹配電路需求，可能導致更高的功耗。例如：
過小的MOS管可能無法承受設計中的最大電流，從而造成發熱問題。
過大的MOS管雖然Rds(on)較低，但寄生電容Cgs、Cgd增大，會影響開關速度并增加損耗。
柵極驅動能力不足時，MOS管的開關速度降低，導致開關過程中的損耗顯著增加。
二、高效散熱方案解析
（一）選擇合適的MOS管
選擇低Rds(on)的MOS管，以降低導通損耗。
在滿足電流需求的前提下，避免選擇寄生電容過大的MOS管，以減少開關損耗。
關注MOS管的結溫特性，選擇適合高溫環境的器件。
（二）優化PCB布局
MOS管的散熱很大程度上依賴于PCB的熱設計，以下是關鍵優化點：
增加銅箔面積：大面積的銅箔可以更有效地將MOS管的熱量傳導出去。
加厚銅層：增加PCB銅層厚度（如2oz或以上），提升導熱能力。
優化走線：盡量減少MOS管漏極和源極的走線電阻，避免局部過熱。
（三）采用散熱片或導熱材料
對于大功率應用，MOS管的發熱量較大，僅依賴PCB散熱可能無法滿足需求，可采用以下方式：
安裝散熱片：在MOS管背面或頂部安裝散熱片，以加速熱量散發。
使用導熱硅膠：在MOS管與散熱片之間涂抹導熱硅脂，降低熱阻，提高導熱效率。

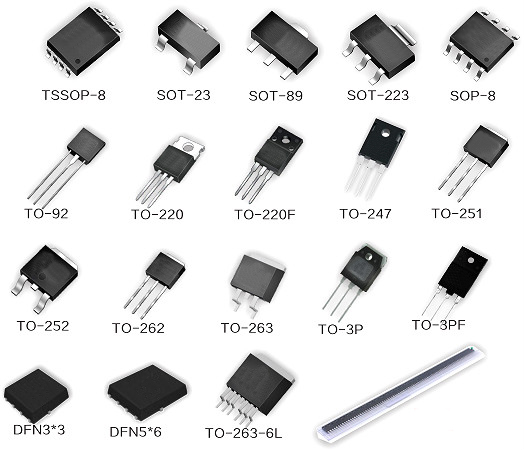

采用更好的封裝：如選擇帶有金屬背板的MOS管封裝（如D2PAK、TO-247），相比標準的TO-220等封裝具有更好的熱傳導性能。
（四）控制開關頻率
在電路設計中，合理控制MOS管的開關頻率，以避免不必要的開關損耗。例如：
適當降低開關頻率，減少動態損耗。
選擇合適的柵極驅動電路，提高MOS管的開關速度，減少開關時間。
采用軟開關技術（如ZVS、ZCS）減少開關損耗，從而降低溫升。
（五）提高散熱效率
除了硬件方面的優化，還可以通過環境控制來提升MOS管的散熱能力：
增加對流散熱：使用風扇或增強自然對流，提高散熱效率。
降低環境溫度：若可能，可優化系統的散熱環境，如增加通風孔、減少熱源堆積等。
使用熱管散熱：對于極端高功率應用，可考慮使用熱管或液冷散熱方案，提高熱傳導效率。
三、總結
MOS管的發熱問題主要來源于導通損耗、開關損耗、結溫升高、開關頻率過高等因素。通過選擇合適的MOS管、優化PCB散熱設計、使用散熱片或導熱材料、合理控制開關頻率及改善整體散熱環境，可以有效降低MOS管的溫升，提高系統的穩定性和可靠性。在實際電路設計中，需要綜合考慮功率、頻率、散熱條件等因素，以找到最佳的MOS管選型和散熱策略，確保電路長期穩定運行。
