MOSFET柵極，場效應管根據三極管的原理開發出的新一代放大元件，有3個極性，柵極，漏極，源極，它的特點是柵極的內阻極高，采用二氧化硅材料的可以達到幾百兆歐，屬于電壓控制型器件。場效應晶體管（FieldEffectTransistor縮寫(FET)）簡稱場效應管。由多數載流子參與導電，也稱為單極型晶體管。它屬于電壓控制型半導體器件。
MOSFET柵極常見電路
1:去除電路耦合進去的噪音，提高系統的可靠性。
2：加速M(fèi)OSFET的導通，降低導通損耗。
3：加速M(fèi)OSFET的關斷，降低關斷損耗。
4：降低MOSFET DI/DT，保護MOSFET同時抑制EMI干擾。
5：保護柵極，防止異常高壓條件下柵極擊穿。
6：增加驅動能力，在較小的信號下，可以驅動MOSFET。
（一）直接驅動

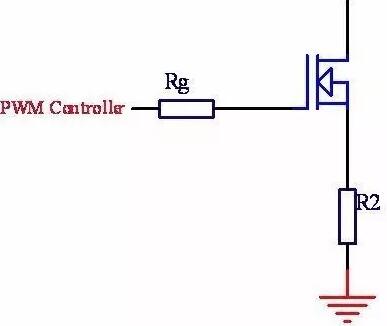

首先說一下電源IC直接驅動，下圖是我們最常用的直接驅動方式，在這類方式中，我們由于驅動電路未做過多處理，因此我們進行PCB LAYOUT時要盡量進行優化。如縮短IC至MOSFET的柵極走線長度，增加走線寬度，盡量將Rg放置在離MOSFET柵極較進的位置，從而達到減少寄生電感，消除噪音的目的。
當然另一個問題我們得考慮，那就是PWM CONTROLLER的驅動能力，當MOSFET較大時，IC驅動能力較小時，會出現驅動過慢，開關損耗過大甚至不能驅動的問題，這點我們?cè)谠O(shè)計時需要注意。
（二）IC內部驅動能力不足時
當然，對于IC內部驅動能力不足的問題我們也可以采用下面的方法來解決。

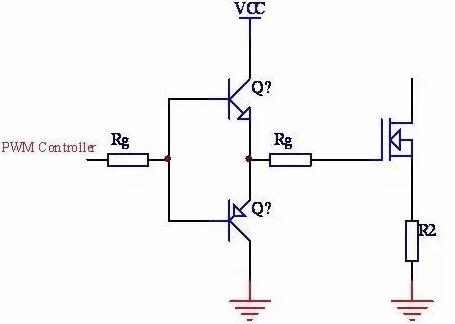

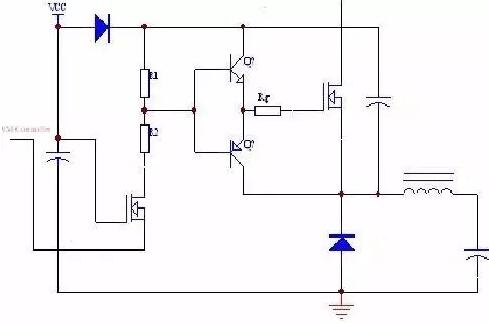

這種增加驅動能力的方式不僅增加了導通時間，還可以加速關斷時間，同時對控制毛刺及功率損耗由一定的效果。當然這個我們?cè)贚AYOUT時要盡量將這兩個管子放的離MOSFET柵極較近的位置。這樣做的好處還有減少了寄生電感，提高了電路的抗干擾性。
（三）增加MOSFET的關斷速度
如果我們單單要增加MOSFET的關斷速度，那么我們可以采用下面的方式來進行。
關斷電流比較大時，能使MOSFET輸入電容放電速度更快，從而降低關斷損耗。大的放電電流可以通過選擇低輸出阻抗的MOSFET或N溝道的負的截止的電壓器件來實現，最常用的就是加加速二極管。

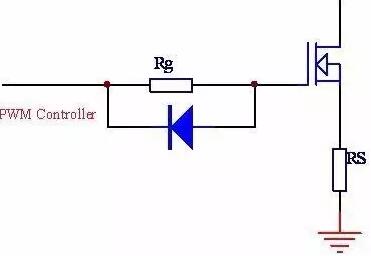

柵極關斷時，電流在電阻上產生的壓降大于二極管導通壓降時，這時二極管會導通，從而將電阻進行旁路，導通后，隨著電流的減小，二極管在電路中的作用越來越小，該電路作用會顯著的減小MOSFET關斷的延遲時間。
（四）PNP加速關斷驅動電路

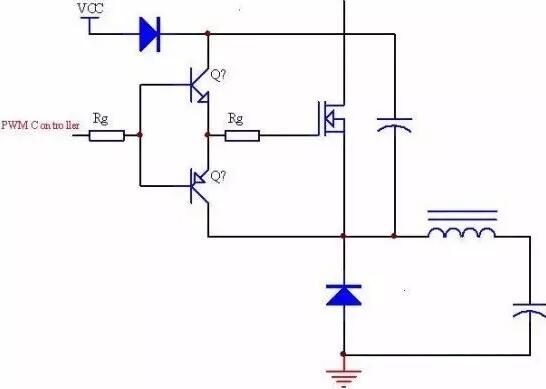

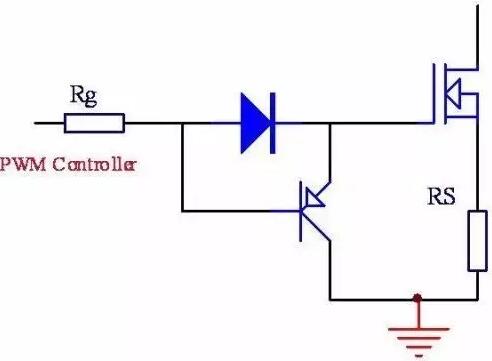

PNP加速關斷電路是目前應用最多的電路，在加速三級管的作用下可以實現瞬間的柵源短路，從而達到最短的放電時間，之所以加二極管一方面是保護三級管基極，另一方面是為導通電流提供回路及偏置，該電路的優點為可以近似達到推拉的效果加速效果明顯，缺點為柵極由于經過兩個PN節，不能是柵極真正的達到0伏。
（五）當源極輸出為高電壓時的驅動
當源極輸出為高電壓的情況時，需要采用偏置電路達到電路工作的目的，既以源極為參考點，搭建偏置電路，驅動電壓在兩個電壓之間波動，驅動電壓偏差由低電壓提供，如下圖所示。
當然，這個圖有點問題，不知道大家看出來來了嗎？
其實問題就是“驅動電源”需要懸浮，下面就是正確的電路如，供各位參考。
（六）滿足隔離要求的驅動
為了滿足安全隔離的要求或者提供高端浮動?xùn)艠O驅動經常會采用變壓器驅動。這種驅動將驅動控制和MOSFET進行了隔離，可以應用到低壓及高壓電路中去，如下圖所示
變壓器驅動說白了就是隔離驅動，當然現在也有專門的驅動IC可以解決，但變壓器驅動有自己的特點使得很多人一直在堅持用。

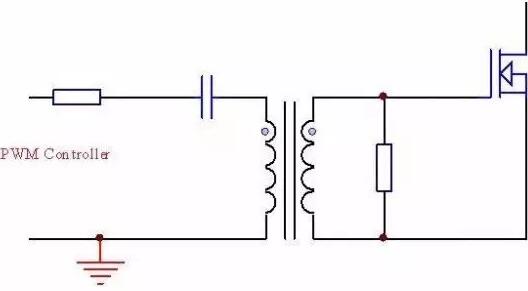

圖中耦合電容的作用是為磁化的磁芯提供復位電壓，如果沒有這個電容，會出現磁飽和。
與電容串聯的電阻的作用是為了防止占空比突然變化形成LC的震蕩，因此加這個電阻進行緩解。
（七）自舉逆變圖

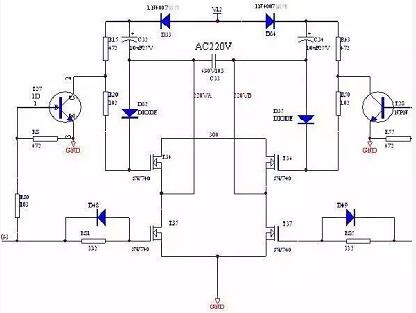

下面是一個實際的自舉逆變圖，供參考。
MOSFET柵極電壓對電流的影響
圖中顯示的是電子密度的變化。閾值電壓在0.45V左右。
FET通過影響導電溝道的尺寸和形狀，控制從源到漏的電子流（或者空穴流）。溝道是由（是否）加在柵極和源極的電壓而創造和影響的（為了討論的簡便，這默認體和源極是相連的）。導電溝道是從源極到漏極的電子流。
耗盡模式
在一個n溝道"耗盡模式"器件，一個負的柵源電壓將造成一個耗盡區去拓展寬度，自邊界侵占溝道，使溝道變窄。如果耗盡區擴展至完全關閉溝道，源極和漏極之間溝道的電阻將會變得很大，F(xiàn)ET就會像開關一樣有效的關閉（如右圖所示，當柵極電壓很低時，導電溝道幾乎不存在）。類似的，一個正的柵源電壓將增大溝道尺寸，而使電子更易流過（如右圖所示，當柵極電壓足夠高時，溝道導通）。
增強模式
相反的，在一個n溝道"增強模式"器件中，一個正的柵源電壓是制造導電溝道所必需的，因?yàn)樗豢赡茉诰w管中自然的存在。正電壓吸引了體中的自由移動的電子向柵極運動，形成了導電溝道。但是首先，充足的電子需要被吸引到柵極的附近區域去對抗加在FET中的摻雜離子；這形成了一個沒有運動載流子的被稱為耗盡區的區域，這種現象被稱為FET的閾值電壓。更高的柵源電壓將會吸引更多的電子通過柵極，則會制造一個從源極到漏極的導電溝道；這個過程叫做"反型"。
