1. 判斷二極管的極性：
- 通常，二極管有一個端子標有帶色環或其他標記，這是陽極（正極）端。另一端是陰極（負極）端。有時候，二極管的外形也會指示極性，例如圓柱形的一端可能表示陽極。
- 如果二極管沒有標記或外形指示極性，可以使用萬用表的二極管測量功能來判斷，正向?qū)〞r(shí)為陽極，反向時阻值為無窮大。
二極管是用半導體材料（硅、硒、鍺等）制成的一種電子器件。
通常用“D”表示（Diode）
具有單向?qū)щ娦?/div>

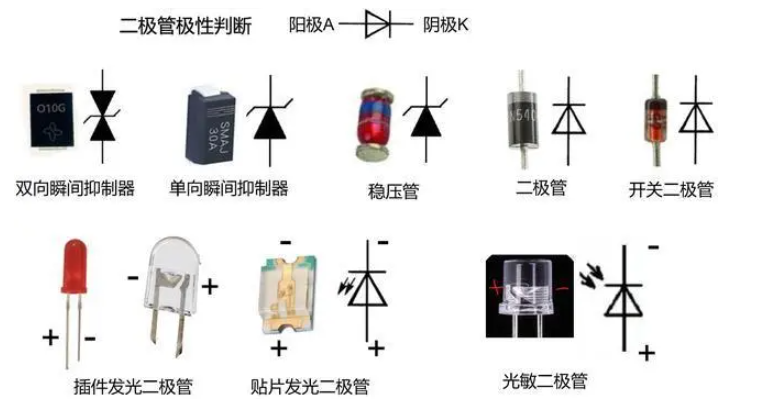

在實際的運用安裝中，他的極性怎么去識別呢？看下圖。
二極管帶條的為陰極，LED燈長為正短為負。LED沒法看出管腳長短的，看燈芯，小的那頭為正。
2. 判斷二極管的好壞：
- 使用萬用表測量：
a. 將萬用表調至二極管測量位置。
b. 將二極管的兩個引腳連接到萬用表的探針。確保與極性一致，即陽極連接到正探針，陰極連接到負探針。
c. 如果二極管正常，萬用表會顯示一個正向?qū)ǖ碾妷褐担蝗绻O管有問題，可能會沒有顯示或顯示異常。

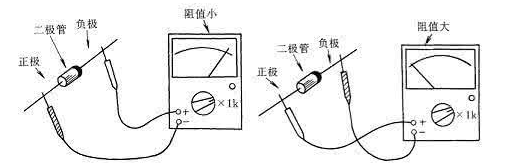

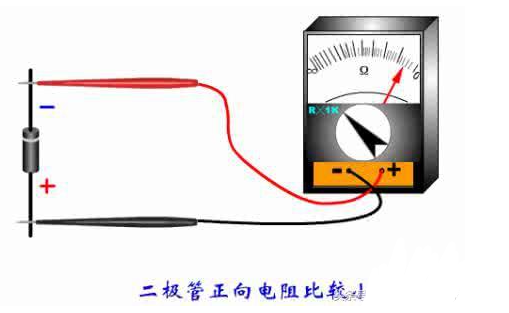

如下圖所示，萬用表置RX1K檔，用紅黑表筆分別與二極管的兩個電極相接，測量該二極管的正反向電阻值，兩者相差越大越好，即正向電阻值要很小，反向電阻值要很大。
如果測得的正反向電阻值大小很接近，說明該二極管已經失效，不能再使用。
常見的正常的二極管用萬用表測試其正向電阻值鍺管約為1千歐，硅管約為4-8千歐。反向電阻值鍺管在100千歐以上，硅管應在無窮大。如果測得的值偏離正常值較多，基本可判定該二極管已損壞。
- 視覺檢查：
可以檢查二極管的外觀是否有明顯的損壞，如燒焦、破裂等。
- 替換測試法：
如果以上方法無法確定二極管的好壞，可以嘗試用一個已知好的同型號二極管替換待測二極管，看看是否解決問題。
