IGBT絕緣柵雙極型晶體管，是由BJT（雙極型三極管）和MOS（絕緣柵型場效應管）組成的復合全控型電壓驅動式功率半導體器件， 兼有MOSFET的高輸入阻抗和GTR的低導通壓降兩方面的優點。GTR飽和壓降低，載流密度大，但驅動電流較大；MOSFET驅動功率很小，開關速度快，但導通壓降大，載流密度小。IGBT綜合了以上兩種器件的優點，驅動功率小而飽和壓降低。非常適合應用于直流電壓為600V及以上的變流系統如交流電機、變頻器、開關電源、照明電路、牽引傳動等領域。
IGBT的工作特性與IGBT的檢測
IGBT模塊是由IGBT（絕緣柵雙極型晶體管芯片）與FWD（續流二極管芯片）通過特定的電路橋接封裝而成的模塊化半導體產品；封裝后的IGBT模塊直接應用于變頻器、UPS不間斷電源等設備上；IGBT模塊具有節能、安裝維修方便、散熱穩定等特點；當前市場上銷售的多為此類模塊化產品，一般所說的IGBT也指IGBT模塊；隨著節能環保等理念的推進，此類產品在市場上將越來越多見；IGBT是能源變換與傳輸的核心器件，俗稱電力電子裝置的“CPU”，作為國家戰略性新興產業，在軌道交通、智能電網、航空航天、電動汽車與新能源裝備等領域應用極廣。
IGBT的工作特性：
IGBT 的靜態特性
靜態特性主要有伏安特性、轉移特性和開關特性。
（1）伏安特性：
IGBT 的伏安特性是指以柵源電壓Ugs 為參變量時，漏極電流與柵極電壓之間的關系曲線。輸出漏極電流比受柵源電壓Ugs 的控制，Ugs 越高， Id 越大。它與GTR 的輸出特性相似。也可分為飽和區1 、放大區2 和擊穿特性3 部分。在截止狀態下的IGBT ，正向電壓由J2 結承擔，反向電壓由J1結承擔。如果無N+ 緩沖區，則正反向阻斷電壓可以做到同樣水平，加入N+緩沖區后，反向關斷電壓只能達到幾十伏水平，因此限制了IGBT 的某些應用范圍。
（2）轉移特性：
IGBT 的轉移特性是指輸出漏極電流Id 與柵源電壓Ugs 之間的關系曲線。它與MOSFET 的轉移特性相同，當柵源電壓小于開啟電壓Ugs（th） 時，IGBT 處于關斷狀態。在IGBT 導通后的大部分漏極電流范圍內， Id 與Ugs呈線性關系。最高柵源電壓受最大漏極電流限制，其最佳值一般取為15V左右。
（3）開關特效：

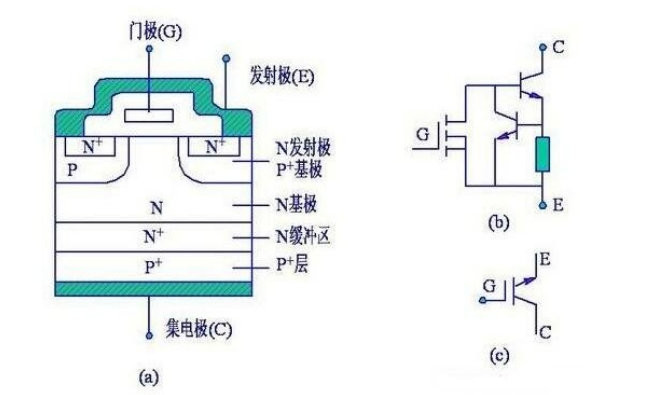

IGBT 的開關特性是指漏極電流與漏源電壓之間的關系。IGBT 處于導通態時，由于它的PNP 晶體管為寬基區晶體管，所以其B 值極低。盡管等效電路為達林頓結構，但流過MOSFET 的電流成為IGBT 總電流的主要部分。此時，通態電壓Uds（on） 可用下式表示
Uds（on） = Uj1 + Udr + IdRoh
式中Uj1 —— JI 結的正向電壓，其值為0.7 ～1V ;Udr ——擴展電阻Rdr 上的壓降;Roh ——溝道電阻。
通態電流Ids 可用下式表示：
Ids=（1+Bpnp）Imos
式中Imos ——流過MOSFET 的電流。
由于N+ 區存在電導調制效應，所以IGBT 的通態壓降小，耐壓1000V的IGBT 通態壓降為2 ～ 3V 。IGBT 處于斷態時，只有很小的泄漏電流存在。
IGBT的動態特性
IGBT 在開通過程中，大部分時間是作為MOSFET 來運行的，只是在漏源電壓Uds 下降過程后期， PNP 晶體管由放大區至飽和，又增加了一段延遲時間。td（on） 為開通延遲時間， tri 為電流上升時間。實際應用中常給出的漏極電流開通時間ton 即為td （on） tri 之和。漏源電壓的下降時間由tfe1 和tfe2 組成。
IGBT的觸發和關斷要求給其柵極和基極之間加上正向電壓和負向電壓，柵極電壓可由不同的驅動電路產生。當選擇這些驅動電路時，必須基于以下的參數來進行：器件關斷偏置的要求、柵極電荷的要求、耐固性要求和電源的情況。因為IGBT柵極- 發射極阻抗大，故可使用MOSFET驅動技術進行觸發，不過由于IGBT的輸入電容較MOSFET為大，故IGBT的關斷偏壓應該比許多MOSFET驅動電路提供的偏壓更高。
IGBT在關斷過程中，漏極電流的波形變為兩段。因為MOSFET關斷后，PNP晶體管的存儲電荷難以迅速消除，造成漏極電流較長的尾部時間，td（off）為關斷延遲時間，trv為電壓Uds（f）的上升時間。實際應用中常常給出的漏極電流的下降時間Tf由圖中的t（f1）和t（f2）兩段組成，而漏極電流的關斷時間
t（off）=td（off）+trv十t（f）
式中，td（off）與trv之和又稱為存儲時間。
IGBT的開關速度低于MOSFET，但明顯高于GTR。IGBT在關斷時不需要負柵壓來減少關斷時間，但關斷時間隨柵極和發射極并聯電阻的增加而增加。IGBT的開啟電壓約3～4V，和MOSFET相當。IGBT導通時的飽和壓降比MOSFET低而和GTR接近，飽和壓降隨柵極電壓的增加而降低。
IGBT的判斷檢測：
判斷極性：
首先將萬用表撥在R×1KΩ擋，用萬用表測量時，若某一極與其它兩極阻值為無窮大，調換表筆后該極與其它兩極的阻值仍為無窮大，則判斷此極為柵極（G ）其余兩極再用萬用表測量，若測得阻值為無窮大，調換表筆后測量阻值較小。在測量阻值較小的一次中，則判斷紅表筆接的為集電極（C）;黑表筆接的為發射極（E）。
判斷好壞：
將萬用表撥在R×10KΩ擋，用黑表筆接IGBT 的集電極（C），紅表筆接IGBT 的發射極（E），此時萬用表的指針在零位。用手指同時觸及一下柵極（G）和集電極（C），這時IGBT 被觸發導通，萬用表的指針擺向阻值較小的方向，并能站住指示在某一位置。然后再用手指同時觸及一下柵極（G）和發射極（E），這時IGBT 被阻斷，萬用表的指針回零。此時即可判斷IGBT 是好的。
檢測注意事項：
任何指針式萬用表皆可用于檢測IGBT。注意判斷IGBT 好壞時，一定要將萬用 表撥在R×10KΩ擋，因R×1KΩ擋以下各檔萬用表內部電池電壓太低，檢測好壞時不能使IGBT 導通，而無法判斷IGBT 的好壞。此方法同樣也可以用于檢測功率場效應晶體管（P-MOSFET）的好壞。
