測試方法（以NMOS為案例）：

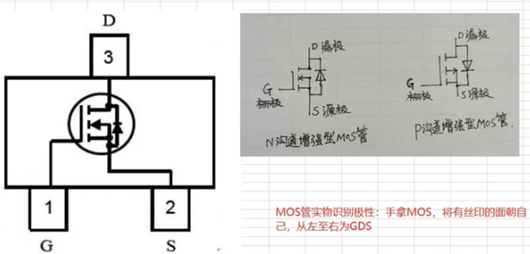

手拿MOS管，將有絲印的一面朝自己，從左至右為GDS。
MOS測試前的準備：
1.測試前，必須佩戴好靜電手環并且需從板子上拆下MOS管做單體測試，（因?yàn)樵诎遄由蠝y試測不準確，支路有其它物料和電路會影響測試數據，導致測試失誤。）

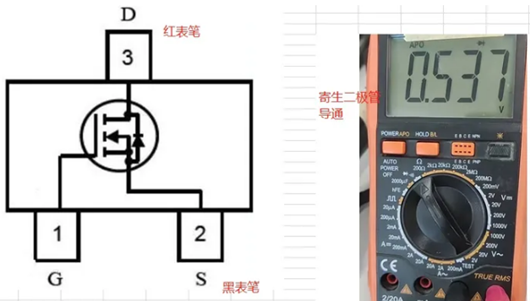

2.取下MOS管后，將MOS的3個電極首先放電。用鑷子或?qū)Ь€短接MOS管3個電極GDS，使其完全放電處于截止?fàn)顟B(tài)。（出廠狀態）將萬用表調至二極管檔，將紅表筆接在MOS的S極，黑表筆接在D極，這時寄生二極管是導通狀態，萬用表會顯示電壓值，一般是0.4V~0.9V之間。

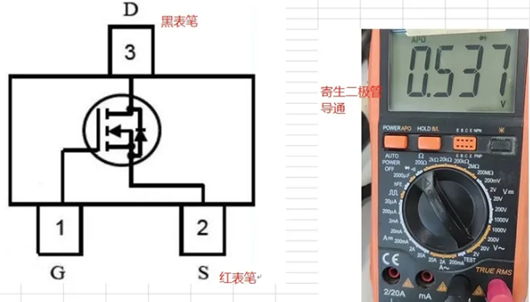

3、將黑表筆接在S極，紅表筆接在D極，寄生二極管是截止?fàn)顟B(tài)，萬用表會顯示1，相當于開路。
判定：以上兩步測量，判定MOS是OK的。
如果第2步和第3步萬用表都顯示一定的電壓值，也就是說正反向都有值，代表MOS管D和S已經擊穿損壞。
第2和第3步萬用表都顯示1，也就是說正反向都是無窮大，代表MOS管寄生二極管開路損壞。
萬用表置20K檔位，可以將紅表筆接在MOS管的G極，黑表筆接在S極，并維持一段時間（給Cgs電容充電，確保MOS有一定的導通），將黑表筆接在S極，紅表筆接在D極，這時萬用表也會顯示電壓值，但接近于0，因?yàn)榇藭r(shí)DS導通寄生二極管導通。---- MOS是OK的
再短接MOS管3個電極，讓NMOS處于截止?fàn)顟B(tài)，將黑表筆接在S極，紅表筆接在D極，萬用表再次顯示1，代表寄生二極管截止。---- MOS是OK的
將萬用表調至蜂鳴器檔或者電阻檔，將紅表筆接在MOS的G極，黑表筆接在S極，蜂鳴器不會響，GS阻抗比較大，代表GS沒有擊穿損壞，是OK的。
