首先是半波整流，在整流后加電容試試。可以發現并沒有達到預想的目的。是不是電容的容量不夠大。那么可以再試試。

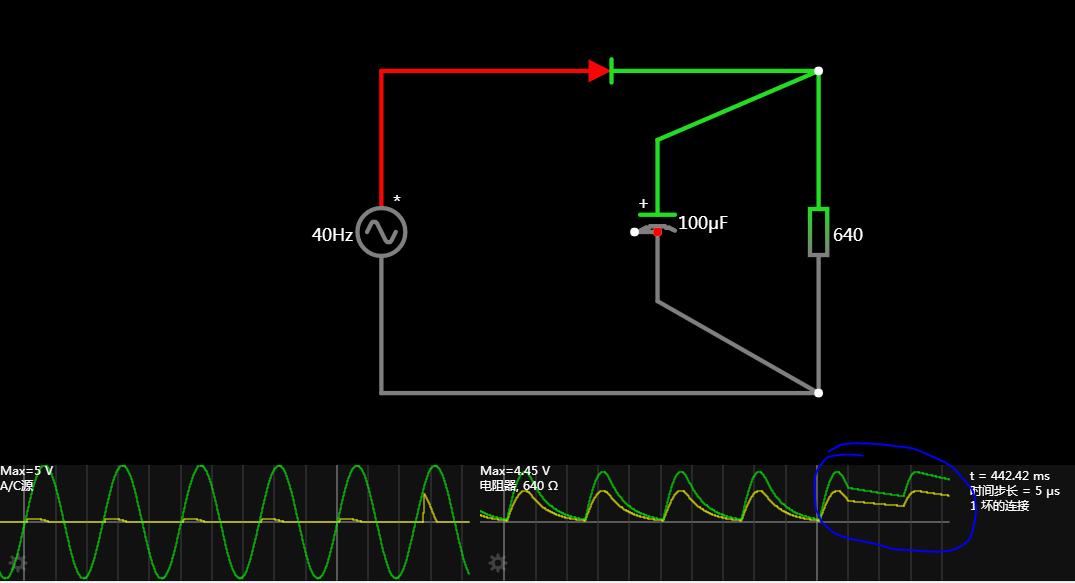

把電容加大到100uF后，有了改善效果，但是還是沒有達到預定目標，那么繼續嘗試加大電容容值。

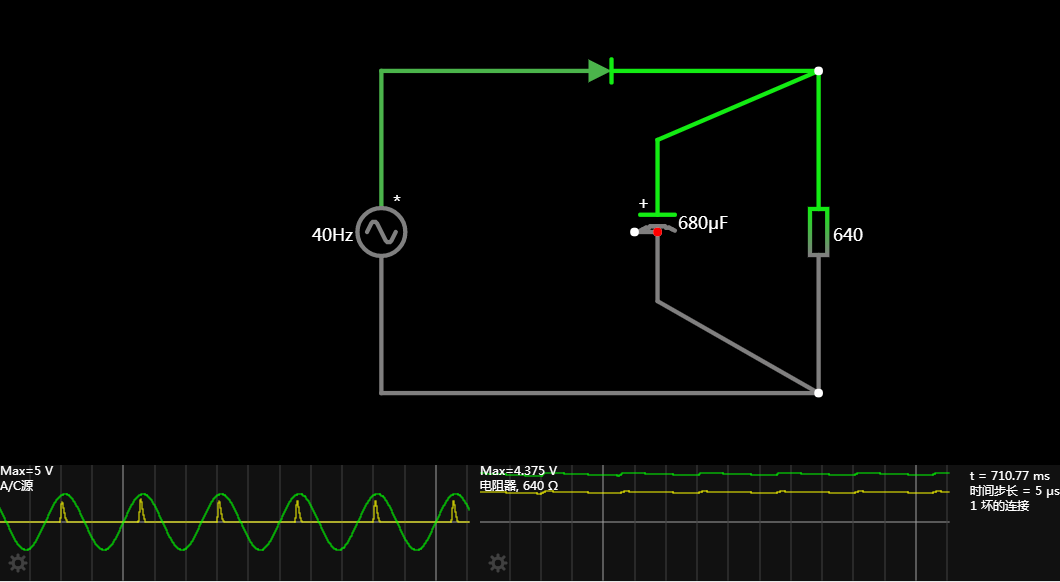

那繼續加大濾波電容容值到680uF， 可以發現現在的波形基本能滿足要求了，可以達到預定效果了。
那對于全波整流也會是同樣一種情況嗎？讓我們繼續仿真看看結果。進行對比。

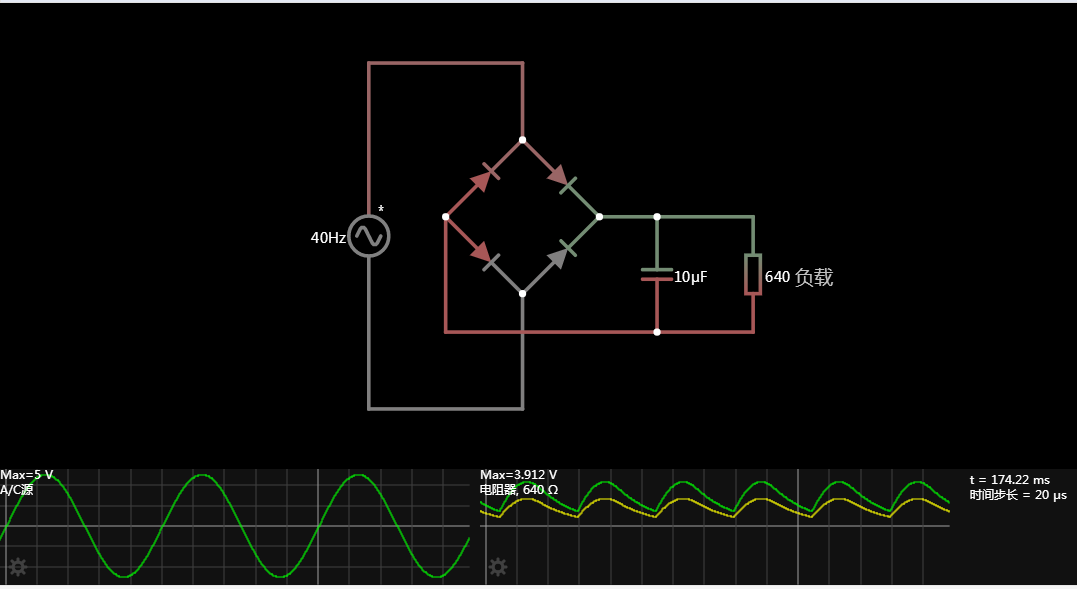

同樣的負載，同樣容值得濾波電容，最后得到的電壓波形要比半波略好，繼續加大電容仿真。

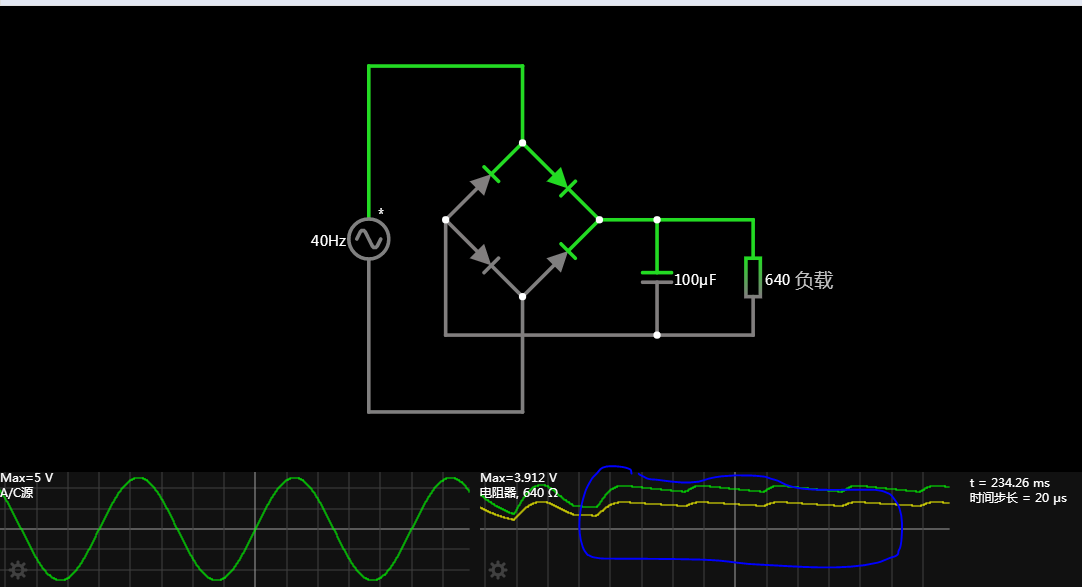

濾波電容加大到100uF后，可以發現得到的電容波形已經可以滿足我們的要求了，達到預想效果了。為什么差異這么大呢？帶著這個疑問繼續加大電容值看看。

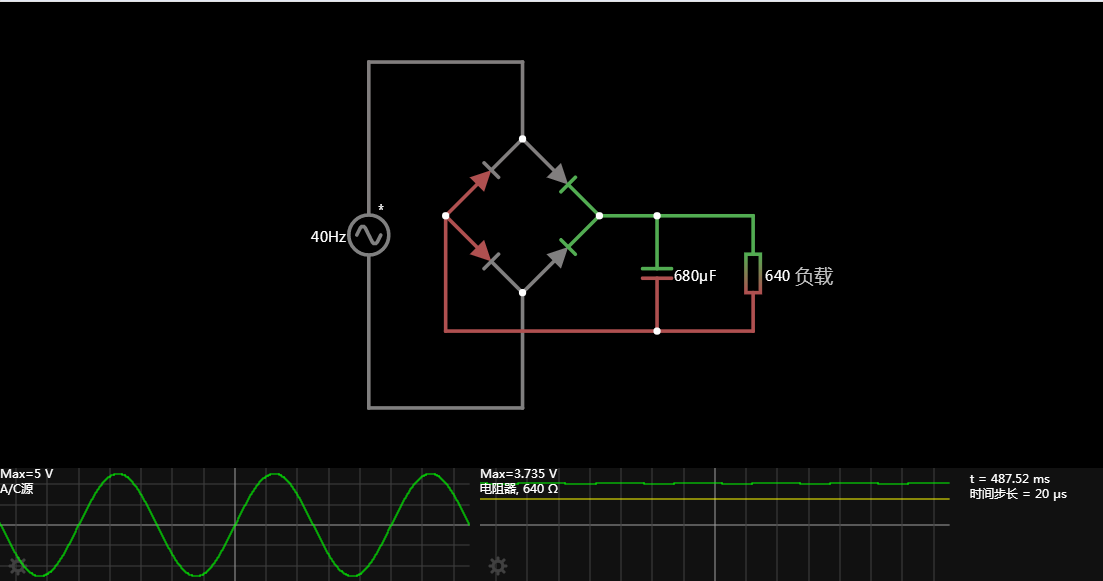

加大到680uF后，輸出電壓已經非常穩定了，波動比較小，輸出電流（黃色線）基本沒什么變化，保持在一個值（允許的偏差范圍內）。
為什么半波整流和全波整流后加同樣的濾波電容，得到的結果會有差異呢？這是因?yàn)榘氩ㄕ髡麄€(gè)周期內只有半個周期能量到了后級，只在這半個周期某一段（前級交流電值- 二級管壓降 > 電容上的電壓），電容有充電的機會，只要不導通，后級電路都需要電容去放電，電容放的能量不夠，后面電壓就不穩。半整流電路中，電容在整個周期內，電容放電時間是大于半個周期的。
而對于全波整流正負半周期，電容都有機會充電，前級沒有電流過來，才是電容放電的時候，這個時候電容的放電周期是要小于半個周期的，所以實現同樣的效果，所需電容值比較小。
