串聯反饋與并聯反饋的區別
1、串聯反饋與并聯反饋
根據反饋信號在輸入端與輸入信號比較形式的不同，可以分為串聯反饋和并聯反饋。
串聯反饋：反饋信號與輸入信號相串聯，即反饋信號電壓與輸入信號電壓相比較。
并聯反饋：反饋信號與輸入信號相并聯，即反饋信號電流與輸入信號電流相比較。
1、判斷方法
串聯反饋：反饋信號與輸入信號加在放大器的不同輸入端上。
并聯反饋：反饋信號與輸入信號加在放大器的同一個輸入端上。
串聯反饋、并聯反饋判斷
實際應用時，根據反饋量與輸入量的連接方式不難區分串聯反饋與并聯反饋。
若反饋量與輸入量以串聯方式相連，即反饋量與輸入量連到放大電路的兩個不同的輸入端，則可表示為電壓串聯比較求和，即為串聯反饋。
若反饋量與輸入量以并聯方式相連，即反饋量與輸入量連到放大電路的同一個輸入端，則可表示為電流并聯比較求和，即為并聯反饋。
對于運算放大器構成的反饋電路，運放的同相輸入端和反相輸入端是兩個輸入端；對于三極管組成的放大電路來說，三極管的基極和發射極是兩個輸入端；對于差分放大電路來說，兩個基極b1、b2是兩個輸入端。

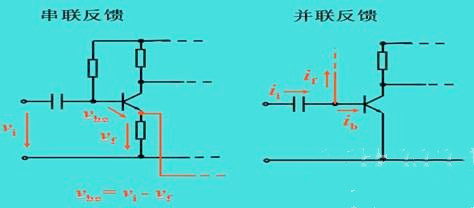

如圖1（a），信號加在運放的同相輸入端，反饋接到運放的反相輸入端，所以是串聯反饋；
圖1（b），信號加在運放的同相輸入端，反饋也接到運放的同相輸入端，所以是并聯反饋；
圖1（c），信號加在差分放大電路的基極b1，反饋接到差分放大電路的基極b2，所以是串聯反饋。
并聯反饋
反饋信號與輸入信號在同一節點引入，或是并接在放大器的同一個輸入端上。
串聯反饋
反饋信號和輸入信號不在同一節點引入或反饋信號和輸入信號加在放大器的不同輸入端上。
