一.場效應管靜態工作點的設置方法
一.基本共源放大電路
根據場效應管工作在恒流區的條件，在柵極與源極之間增加正向電壓，在漏極與源極之間增加合適極性與大小的電壓。
1.靜態工作點的確定

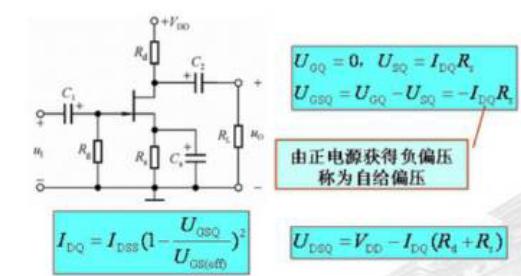

二.自給偏壓電路
上圖中的管子是結型N溝道場效應管，即使在柵極與源極之間不增加反向電壓的話，源極與漏極之間是存在導通溝道的。因此上電之后，在Vdd，Rd，管子，以及Rs到地就會形成回路。電路導通之后，電阻Rs的上端是正電壓。柵極的電壓為零，這樣在柵極與源極之間就自動形成一個負電壓，進而能控制管子?xùn)艠O與源極之間的電流。這種方式就稱為自給偏壓電路。
三.分壓式偏置電路
相比于三極管的分壓偏置電路，MOS管的分壓偏置電路多了一個電阻Rg3，為什么要增加這個電阻呢？
在畫交流等效模型求解輸入電阻的時候，如果沒有電阻Rg3，那么這個電路的輸入電阻是Rg1與Rg2的并聯，如果增加Rg3的話，那么輸入電阻就變成了（Rg1//Rg2）+Rg3，這樣輸入電阻的阻值就會變大，因此我們?cè)谠O(shè)置Rg3的大小時，應該選的大一些，但是不要太大，電阻阻值取得太大產生的噪聲就會很大，甚至淹沒輸入信號。
二.場效應管放大電路的動態分析
一.場效應管的交流等效模型

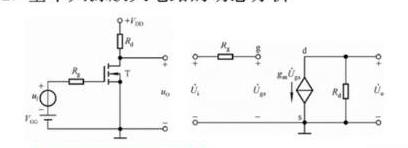

二.基本共源放大電路的動態分析
1.動態參數的求解

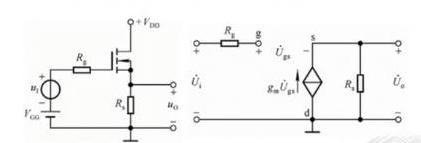

三.基本共漏放大電路的動態分析

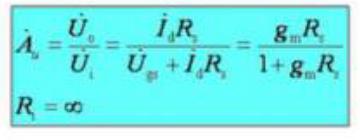

1.動態參數的求解
基本共漏放大電路輸出電阻的分析
