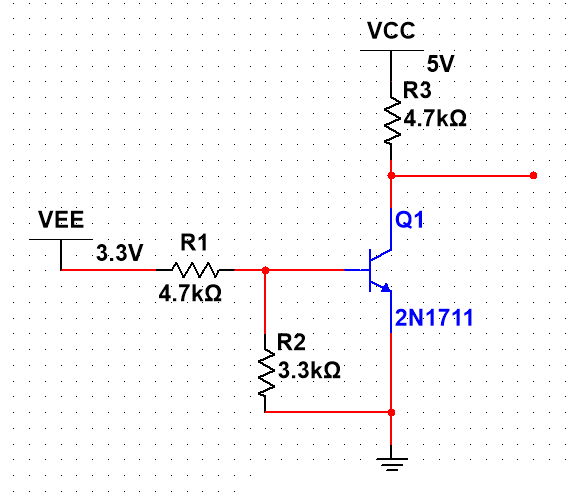

電阻R1作用是在三極管導通后，Vbe電壓鉗位在0.7V，R1上分擔剩余電壓。
電阻R2作用是提高高電平導通門限閾值，不加R2，0.7V即可導通，抗干擾能力差。加了R2，導通電壓到1.7V。
電阻R3作用是三極管導通后限制Ice電流，放置Ice電流過大燒壞三極管。
輸入為高電平時，三極管導通，輸出為Vce，0.1V左右。
輸入為低電平時，三極管截止，輸出被上拉到5V。
該電路不適用于大電流負載，僅適用十幾毫安到幾十毫安負載的電平轉換。
該電平轉換電路單向，且轉換后電平反向。
