我們通過對三極管以及電容的講解，詳細地分析了其中的工作原理。從分析過程可以知道，該電路輸出的是一個方波信號。從其輸出信號可知道，對這個電路的研究分別是：頻率控制、幅值控制以及開關轉換控制。
其中，頻率控制和幅值控制，都是由電容的充放電決定的。而開關的轉換利用的是電容上的電壓不能突變現象。今天我回顧到這個點的時候，腦袋一抽，尋思著這個電路的開關控制能不能用電感來把電容替換掉。于是乎，頭腦風暴來了。

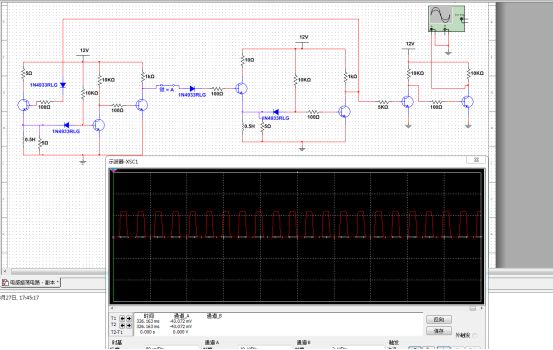

答案是肯定的，下面是電路原理圖：
從原理圖中可以看到，電路是由電感以及電阻、二極管組成，并沒有電容的參與。其中利用的是電感電流不能突變的原理，同時結合了電阻，最終實現了對三極管的控制。這再次讓我認識到了電容與電感之間的通性。
但是盡管以上電路已經基本實現了震蕩，但是實際的控制還是不穩定，有待改善。具體的實現過程在這里暫時不詳細說明。有時間我會對其進行改善，之后跟大家進行分享。這對理解電感的特性十分有幫助。
