三極管電子開關
三極管是一種電流放大器件，一般是用來放大電流或者作為電子開關使用，本文主要以電子開關這種用法進行說明。

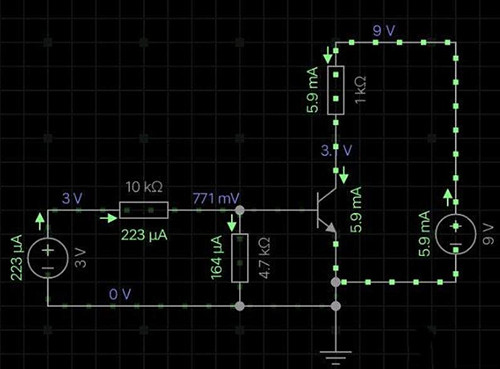

對于NPN型三極管，做開關用法的三極管接法一般如下圖所示（先忽略參數）。
在輸入端給一個電壓3V后，三極管的基極就會有電流，我們可以通過調節電阻R1（這里是10K），R2（這里是4.7K）的大小來改變基極電流的大小。
由于三極管基極與發射極間的壓降約為0.7V左右（上圖中為0.771V），因此電阻R2上的電流為0.7V/R2，即164uA，電阻R1上的電流為（Ui-0.7）/R1，即223uA，R1上的電流減去R2上的電流就是三極管基極電流，即59uA。
當三極管的電流放大倍數為100時，三極管集電極的電流為放大倍數乘基極電流，即59uAx100=5.9mA，因此1K的集電極電阻上的壓降為5.9mAx1k=5.9V。
由于集電極電阻與地間的電源電壓為9V，所以三極管集電極上的電壓為9V-5.9V=3.1V，三極管工作在放大區。我們如果將集電極電阻從1K改到10k，看看這時會發生什么情況。
按照前面說的，在三極管工作在放大區時，集電極電流應該是5.9mA，因此集電極電阻的壓降應該是5.9mAx10k=59V，但是電源只有9V，不可能會產生比電源電壓更大的壓降。
就算是三極管集電極與發射極間的壓降為0V，集電極上的電流最大也只有0.9mA，相當于電流放大了15.3倍。

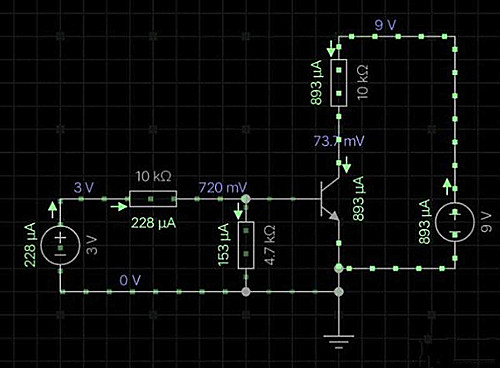

由于這時三極管的集電極電壓接近于0V，如果把集電極與發射極想像成一個開關的話就像是該開關閉合了，如下圖所示。
當輸入的3V電壓變成0V后，由于基極電流變成0，集電極電流也為0，這時集電極電壓就是9V，相當于開關斷開，如下圖所示。
另外還可以通過減小基極電阻的方法使三極管工作在飽和區。
