LM324系列器件帶有真差動輸入的四運算放大器，具有真正的差分輸入。與單電源應用場合的標準運算放大器相比，它們有一些顯著優點。該四放大器可以工作在低到3.0伏或者高到32伏的電源下，靜態電流為MC1741的靜態電流的五分之一。共模輸入范圍包括負電源，因而消除了在許多應用場合中采用外部偏置元件的必要性。
LM324DR2G是單電源四路運算放大器。
LM324系列是低成本的四路運算放大器，具有真正的差分輸入。在單電源應用中，它們與標準運算放大器類型相比具有幾個明顯的優勢。該四路放大器可以工作于低至3.0V或高達32V的電源電壓，靜態電流是MC1741的五分之一左右（每個放大器）。共模輸入范圍包括負電源，因此在眾多應用中無需外部偏置元器件。輸出電壓范圍也包括負電源電壓。
應用領域包括傳感器放大器，直流增益模塊和所有傳統的運算放大器可以更容易地在單電源系統中實現的電路。例如，可直接操作的LM324系列，這是用來在數字系統中，輕松地將提供所需的接口電路，而無需額外的±15V電源標準的5V電源電壓。
芯片介紹：
運放類型:低功率
放大器數目:4
帶寬:1.2MHz
針腳數:14
工作溫度范圍:0°Cto+70°C
封裝類型:SOIC
3dB帶寬增益乘積:1.2MHz
壓擺率:0.5V/μs
器件標號:324
器件標記:LM324AD
增益帶寬:1.2MHz
工作溫度最低:0°C
工作溫度最高:70°C
放大器類型:低功耗
溫度范圍:商用
電源電壓最大:32V
電源電壓最小:3V
芯片標號:324
表面安裝器件:表面安裝
輸入偏移電壓最大:7mV
運放特點:高增益頻率補償運算
邏輯功能號:324
額定電源電壓,+:15V
1.短路保護輸出
2.真差動輸入級
3.可單電源工作：3V-32V
4.低偏置電流：最大100nA
5.每封裝含四個運算放大器。
6.具有內部補償?shù)墓δ堋?/div>
7.共模范圍擴展到負電源
8.行業標準的引腳排列
9.輸入端具有靜電保護功能
主要特性：
短路保護輸出
真正的差分輸入級
單電源供電：3.0V至32V（LM224、LM324、LM324A）
低輸入偏置電流：100nA最大值（LM324A）
每個封裝有4個放大器
內部補償
共模范圍擴展至負電源
行業標準的引腳分配
輸入端的ESD鉗位提高了可靠性，且不影響器件工作
提供無鉛封裝

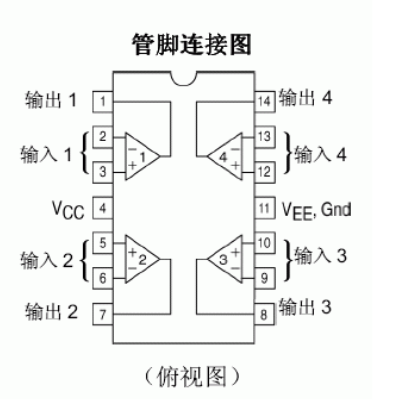

運放應用：LM324是四運放集成電路，它采用14腳雙列直插塑料封裝，外形如圖所示。它的內部包含四組形式完全相同的運算放大器，除電源共用外，四組運放相互獨立。

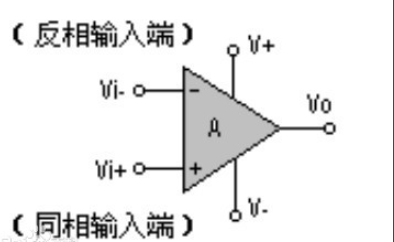

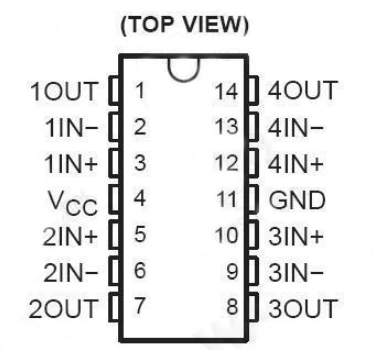

每一組運算放大器可用圖1所示的符號來表示，它有5個引出腳，其中“+”、“-”為兩個信號輸入端，“V+”、“V-”為正、負電源端，“Vo”為輸出端。兩個信號輸入端中，Vi-(-)為反相輸入端，表示運放輸出端Vo的信號與該輸入端的相位相反;Vi+(+)為同相輸入端，表示運放輸出端Vo的信號與該輸入端的相位相同。LM324的引腳排列見前圖。

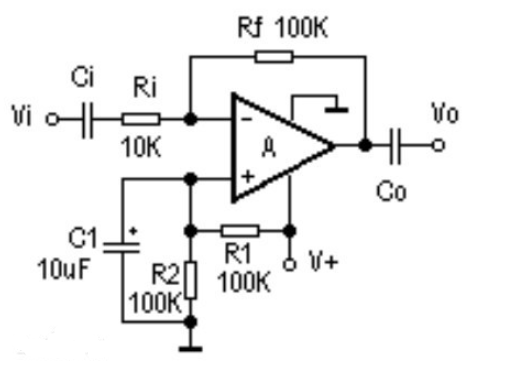

反相交流：電路見圖。此放大器可代替晶體管進行交流放大，可用于擴音機前置放大等。電路無需調試。放大器采用單電源供電，由R1、R2組成1/2V+偏置，C1是消振電容。
放大器電壓放大倍數Av僅由外接電阻Ri、Rf決定：Av=-Rf/Ri。負號表示輸出信號與輸入信號相位相反。按圖中所給數值，Av=-10。此電路輸入電阻為Ri。一般情況下先取Ri與信號源內阻相等，然后根據要求的放大倍數在選定Rf。Co和Ci為耦合電容。

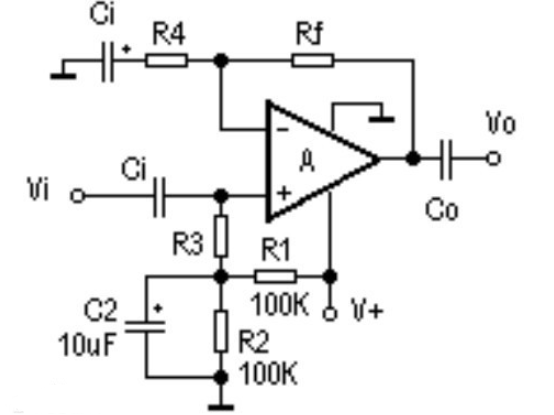

同相交流：見圖。同相交流放大器的特點是輸入阻抗高。其中的R1、R2組成1/2V+分壓電路，通過R3對運放進行偏置。
電路的電壓放大倍數Av也僅由外接電阻決定：Av=1+Rf/R4，電路輸入電阻為R3。R4的阻值范圍為幾千歐姆到幾十千歐姆。
