1. MOSFET結構
MOSFET(Metal Oxide Semiconductor Field Effect Transistor)分為N溝道NMOS和P溝道PMOS。

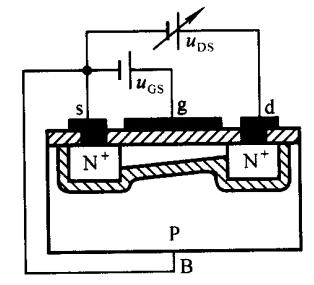

下圖為NMOS的結構圖：
2. MOSFET符號

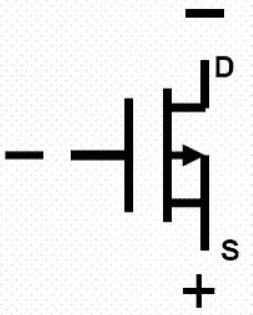

NMOS的符號圖如下所示：
PMOS的符號如下圖所示：
3. MOSFET的特性曲線
下面以NMOS為例，介紹MOSFET的特性曲線，下圖為NMOS放大電路示意圖：
在可變電阻區，負載電流iD隨著UGS成非線性關系，同時受輸出電壓UD的影響；
在恒流區，負載電流iD隨UGS的增加而增加，且不隨輸出電壓UD的變化而變化；
在夾斷區，負載電流iD基本為0。
4.MOSFET開關特性
當柵極G和源極S之間的電壓VGS小于VGS(th)時，由于漏極D和源極S之間有一個反向PN結截止，所以漏極電壓等于VGS；
當柵極G和源極S之間的電壓VGS大于2VGS(th)時，P型襯底的自由電子被吸引到兩個N溝道之間，當濃度達到一定程度，兩N溝道被連接起來，從而實現導通。此時VGS為地電平(實際電路中，漏極D與電源之間有負載)。
這樣就可以通過控制VGS的高低，實現NMOS開關電路。
