1. B是水壩的閘門,IC是水流 放大區:閘門開得越大,水流越大 飽和區:當閘門開到與水面相同時,繼續開大閘門,水流不變
2.be 結相當于二極管，電壓算法可參考二極管， 至于Vce,當三極管用于“放大”時，我們希望大工作在線性放大區，所以有"Vce>1v"保證三極管工作在線性放大區，"Vce<1v"三 極管仍能放大但是非線性的，是我們不希望的。 當三極管用于“開關”時，我們希望他完全飽和導通，希望它Vce盡可能的小，避免壓降Vce對電路的影響，所以此時希望Vce為最小的0.3V， 所以，我們通常不會讓三極管Vce工作在0.3V到1V
3.開關狀態：
小功率管ce壓降<0.1V
大功率管ce壓降<1V
有些情況小功率管會大于0.1V，大功率管大于1V，這種情況一般是管子的性能不好，或工作點不合適。
放大狀態：管子的ce壓降一般要大于1V。(視工作電壓有關)

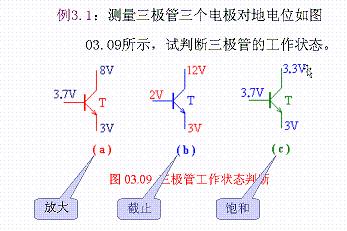

1.測量ec電壓，如果電壓很低于1V以下就是飽和。
2.測量Ib*β是否大于Ic。大于就飽和了。
