1、 輸入特性曲線
在三極管共發射極連接的情況下，當集電極與發射極之間的電壓UCE 維持不同的定值時，uBE和iB之間的一簇關系曲線，稱為共射極輸入特性曲線。一般情況下，當UCE≥1V時，集電結就處于反向偏置，此時再增大UCE對iB的影響很小，也即UCE＞1V以后的輸入特性與UCE＝1V的一條特性曲線重合，所以，半導體器件手冊中通常只給出一條UCE≥1V時的輸入特性曲線，如圖所示。輸入特性曲線的數學表達式為：iB＝f（uBE）| UCE = 常數
三極管的輸入特性曲線與二極管的伏安特性曲線很相似，也存在一段死區，硅管的死區電壓約為0.5V，鍺管的死區電壓約為0.2V。導通后，硅管的UBE約為0.7V，鍺管的UBE約為0.3V。
2、輸出特性曲線

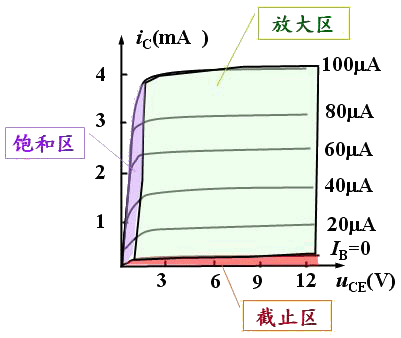

輸出特性是指以基極電流IB為常數，輸出電壓uCE和輸出電流iC之間的關系，即：iC＝f（uCE）|IB =常數。對于不同的IB，所得到的輸出特性曲線也不同，所以，三極管的輸出特性曲線是一簇曲線。根據三極管的工作狀態不同，可以將輸出特性分為三個區域，如圖所示。
硅管的管壓降為0.7V；鍺管的管壓降為0.3V。
（1）截止區：指IB=0的那條特性曲線以下的區域。在此區域里，三極管的發射結和集電結都處于反向偏置狀態，三極管失去了放大作用，集電極只有微小的穿透電流ICEO。
（2）飽和區：指紫色區域。在此區域內，對應不同IB值的輸出特性曲線族幾乎重合在一起。也就是說，UCE較小時，IC雖然增加，但I(xiàn)C增加不大，即IB失去了對IC的控制能力。這種情況，稱為三極管的飽和。飽和時，三極管的發射結和集電結都處于正向偏置狀態。三極管集電極與發射極間的電壓稱為集－射飽和壓降，用UCES表示。UCES很小，通常中小功率硅管UCES＜0.5V。
紫色區域右邊緣線稱為臨界飽和線，在此曲線上的每一點應有|UCE| = |UBE|。它是各特性曲線急劇拐彎點的連線。在臨界飽和狀態下的三極管，其集電極電流稱為臨界集電極電流，用Ics表示；其基極電流稱為臨界基極電流，用IBS表示。這時ICS＝βIBS 的關系仍然成立。
（3）放大區：在截止區以上，介于飽和區與擊穿區之間的區域?yàn)榉糯髤^(qū)。在此區域內，特性曲線近似于一簇平行等距的水平線，iC的變化量與iB的變量基本保持線性關系，即ΔiC=βΔiB，且ΔiC>>ΔiB ，就是說在此區域內，三極管具有電流放大作用。此外集電極電壓對集電極電流的控制作用也很弱，當uCE＞1 V后，即使再增加uCE，iC幾乎不再增加，此時，若IB不變，則三極管可以看成是一個恒流源。在放大區，三極管的發射結處于正向偏置，集電結處于反向偏置狀態。
