tvs二極管簡介
TVS二極管又稱為瞬態抑制二極管，是普遍使用的一種新型高效電路保護器件，它具有極快的響應時間（亞納秒級）和相當高的浪涌吸收能力。當它的兩端經受瞬間的高能量沖擊時，TVS能以極高的速度把兩端間的阻抗值由高阻抗變?yōu)榈妥杩梗晕找粋€瞬間大電流，把它的兩端電壓箝制在一個預定的數值上，從而保護后面的電路元件不受瞬態高壓尖峰脈沖的沖擊。
tvs二極管有正負極嗎?TVS管正負極區分方法
TVS二極管分類及特點：
tvs二極管分類：
TVS器件可以按極性分為單極性和雙極性兩種，按用途可分為各種電路都適用的通用型器件和特殊電路適用的專用型器件。如：各種交流電壓保護器、 4~200mA電流環保器、數據線保護器、同軸電纜保護器、電話機保護器等。若按封裝及內部結構可分為：軸向引線二極管、雙列直插TVS陣列（適用多線保護）、貼片式、組件式和大功率模塊式等。
TVS二極管特點：
（1）將TVS二極管加在信號及電源線上，能防止微處理器或單片機因瞬間的肪沖，如靜電放電效應、交流電源之浪涌及開關電源的噪音所導致的失靈。
（2）靜電放電效應能釋放超過10000V、60A以上的脈沖，并能持續10ms;而一般的TTL器件，遇到超過30ms的10V脈沖時，便會導至損壞。利用TVS二極管，可有效吸收會造成器件損壞的脈沖，并能消除由總線之間開關所引起的干擾（Crosstalk）。
（3）將TVS二極管放置在信號線及接地間，能避免數據及控制總線受到不必要的噪音影響。
TVS二極管的四大應用：
（1）TVS二極管在TN電源系統的應用
雷電過電壓波、負載開關等人為操作錯誤引起的過電壓容易通過供電線路侵入電氣電子設備內部，造 成電氣電子設備失效、誤動作，甚至造成設備的永久性損壞，造成嚴重經濟損失。通過在電源線路上安裝浪涌吸收裝置MOV和TVS，實施兩級保護，并對L、N 線進行共模、差模保護。具體做法是在線路的前端安裝MOV作為第一級SPD保護，泄放大部分雷電流，在線路的末端（設備前端）安裝大功率TVS二極管作為第二 級SPD保護，進一步削弱過電壓波幅值，將電網電壓降至E/I安全耐壓范圍之內。
要注意的是，MOV與TVS應達到電壓和能量的協調與配合，AB之間的線 路長度不應小于5 m，否則應增加線路長度或安裝退耦器件。
（2）TVS二極管在網絡信號線路的應用
TVS二極管不僅可以用于電源系統的浪涌防護，還可以用于信號線路的浪涌保護，采用氣體放電管GDT與TVS二極管組合成信號浪涌保護器，其特點是反應快，漏流小，幾乎對信號無損耗，可以對高速網絡線路提供安全、可靠的保護。
（3）TVS二極管在直流電源系統的應用
一臺普通PC電腦的供電電源電路，市電AC 220 V經過變壓器降壓至AC 20 V，再經調制整流電路，輸出DC 10 V 直流電源，接入負載。通過在變壓器輸出端安裝雙向瞬態電壓抑制器TVS1，吸收L 及N 線的瞬時沖擊脈沖電流，將電路電壓箝制在安全電壓水平，TVS1可以保護變壓器后端整流器及其他電路元器件。在整流器后的直流電源輸出端安裝單向瞬態電壓 抑制器TVS2，用于保護直流負載免受過電壓電電流沖擊。
（4）TVS二極管在晶體管電路的應用
晶體三極管作為電流控制型器 件，是電子集成電路中的重要組成部分，可分為NPN 管和PNP 管［5］兩類，應用于開關電路、放大電路和穩壓電路。為了使晶體管電路免受ESD/EFT（靜電放電/電快速瞬變脈沖群）等浪涌電壓的干擾，在電路的輸入 端和輸出端分別加入TVS1、TVS2進行保護。
tvs二極管有正負極嗎？TVS管正負極區分方法

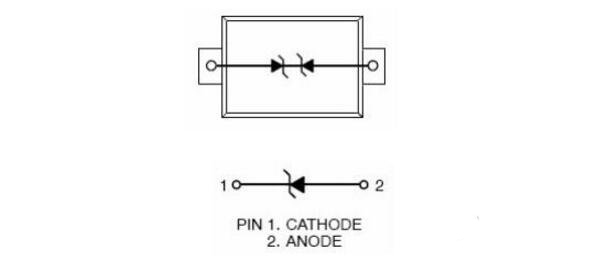

單向的TVS管有正負極的區別，使用方法與穩壓管方法一致 ，雙向的TVS無正負極區別。單向TVS用表測試時和普通二極管特性接近，也是單向?qū)ǎ驅s0.6V壓降，方向低壓時無窮大，超過其雪崩電壓才導通，雙向TVS相當于兩只特性一致的單向TVS復合，普通表測都不導通。下面是深圳踏歌電子技術小編為大家準備的單雙管的比例區別：
一、用萬用表測
測量二極管的檔位，單向一邊通，雙向2邊都有電壓；
測直流，雙向?qū)ΨQ，單向只有反向是雪崩擊穿特性，一般1mA下測。
4.所有TVS管放大后會有根陰極線，它是用來區分二極管的正負極的，與單雙向無關。
二、單/雙向使用上的不同點
1. 單向用在直流。雙向用在交流；
2. TVS管有單向與雙向之分，單向TVS管的特性與穩壓二極管相似，雙向TVS管的特性相當于兩個穩壓二極管反向串聯；
3. 極間電容Cj單向的比雙向的大，以LRC的為例，單向的電容C有65PF，雙向的只有15PF;
4. USB數據線上全部用的雙向；
5. 電流曲線不同。單方向的TVS管的電路符號與普通的穩壓管相同，其電壓－電流特性曲線如圖3所示，其正向特性與普通二極管相同，反向特性為典型的PN結雪崩器件，雙向二極管正反向都是典型的PN結雪崩器件。
在TVS管選型方面還是需要專業工程師指導，經過參數領域分析后針對性選型比較安全。
