現在踏足到消費類電子，為了保持超高的性價比，在日常設計中經常用分離元器件。比如聲音功放，需要一個電壓和電流放大，兩個三極管幾個電阻電容完成。但是后端還需要DSP的處理了。別的不說，現在就分析下三極管設計的前前后后。

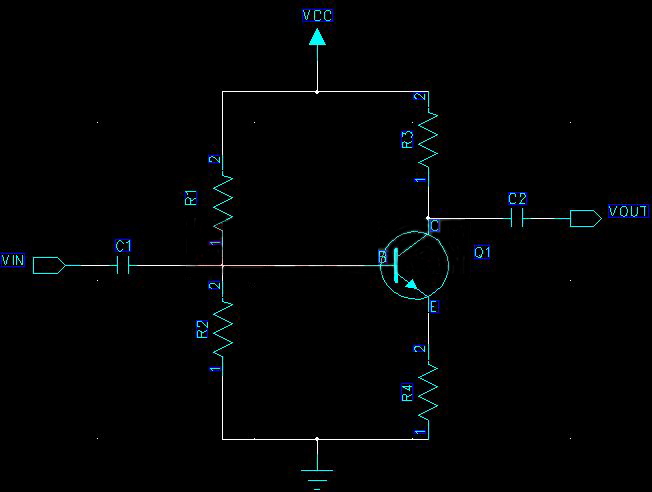

我們常見的交流信號放大電路如圖所示：
首先要計算出靜態工作點：
對于交流信號，我們進行如下分析：假如輸入電壓引變化 ，則射極電流變化 ，由于 ，那么集電極上變化的電壓為
由于C2為“隔直通交”的作用，在基極引入的直流電壓被過濾掉，通過整理可以得到電路的放大倍數為
從上式中可以看出，R4與電路的放大倍數成反比，也就是我們常說的負反饋，因此該電路就是經典的共射負反饋電路，R4為發射極反饋電阻。由于負反饋的引入，該電路在R4電阻的作用下可以有效的抑制晶體管三極管hef的分散性和由溫度引起的Vbe變化而產生的發射極電流的變化，即常說的負反饋增加了系統的穩定性。

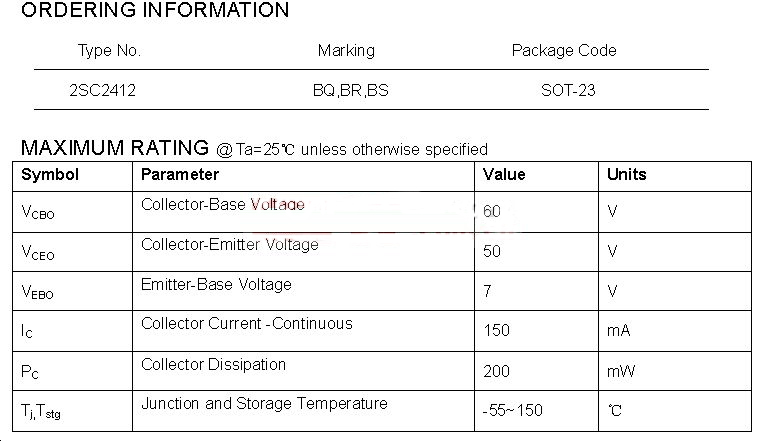

在實際的電路設計中，利用以上的計算公式和選取三極管的數據手冊，可以實現簡單的，滿足功能需求的三極管放大電流。如下圖為2SC2412的數據手冊，在該手冊中可以看出三極管的耐壓最大值和電流最大值，這在電路設計中很重要。比如Vbeo為7v，如果在設計中沒有注意到這個限制，采用了高于7v的輸入電壓，那么就會燒毀三極管。還有另外一個需要注意的就是Ic的大小， 2SC2412的Ic最大為150mA，在設計中如果沒有注意到這個參數，使Ic過大，也會引起燒毀三極管的結果。

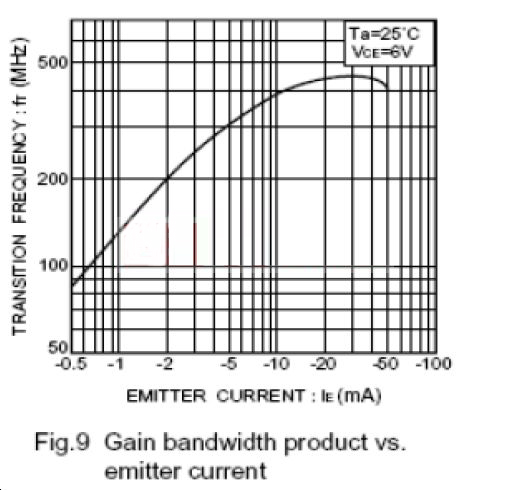

上圖描述的是2SC2412的頻率特性：頻率特性與發射極之間的電流關系。其中縱坐標ft為晶體管的特征頻率，是交流電流放大系數為1時的頻率。從圖中可以看出早80-450Mhz之間，發射極電流Ie有很大的變化。為獲得好的頻率曲線，在20mA—40mA該款晶體三極管的頻率特性最好。因此，找一款適合設計的晶體管，特征頻率表也是硬件工程師的一項工作。
在實際電路的設計中，通常會遇到削頂或削底的現象： Vc的數學表達式為
從數學角度看，Vc變化可以從0—Vcc，當R3的阻值過大時，去極限0，那么在Vc的電壓表現中表現為電壓曲線為一條直線0，這就是削底失真。相反，如果R3過小，會發生削頂失真。為了簡化設計中碰到的這些問題，在設計電路中通常將Vc的電位設置在0—Vcc之間，這樣，在一定程度上減小了失真現象的產生。
另外一個需要注意的事項是基極偏置電阻的確定。在確定基極偏置電阻時候，需要明確兩個事情：a、晶體三極管的基極電流是集電極電流的1/hef，b、基極偏置電阻組成的回路中流過的電流要比晶體三極管基極電流大10倍以上，才能忽略基極電流，通常為了方便，取一個合適、便于計算的數值。
關于耦合電容的選取也要有嚴謹的態度。從事實角度看，需要從三極管的等效模型來進行分析：C1與輸入電阻組成一個高通的濾波電路，輸出電阻和C2也構成同樣性質的電流。因此，在確定C1的大小時，需要根據
進行計算。對于Rin來說，是R1、R2和R4等效后電阻的并聯值。對于確認C2時，需要考慮負載的特性，因為不同的負載特性會影響濾波器的截止頻率。
至此，三極管設計的基本關鍵點已經完成，在實際設計中，在這些基礎之上，能完成性能更加完善的電路。
