貼片三極管產品介紹：
貼片三極管，別稱雙極型晶體管，由兩個背靠背PN結構成的具有電流放大作用的晶體三極管。起源于1948年發明的點接觸晶體三極管，50年代初發展成結型三極管即現在所稱的雙極型晶體管。雙極型晶體管有兩種基本結構：PNP型和NPN型。在這3層半導體中，中間一層稱基區，外側兩層分別稱發射區和集電區。當基區注入少量電流時，在發射區和集電區之間就會形成較大的電流，這就是晶體管的放大效應。
烜芯微貼片三極管采用歐盟生產標準，主要熱售產品小功率貼片三極管sot23、小功率貼片三極管sot89、小功率貼片三極管sot223、小功率貼片三極管sot323、小功率貼片三極管sot25等封裝；
烜芯微貼片三極管（小功率貼片三極管）產品展示：

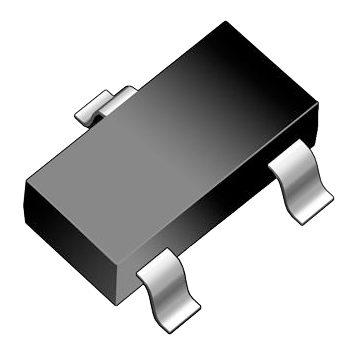

貼片三極管SOT23

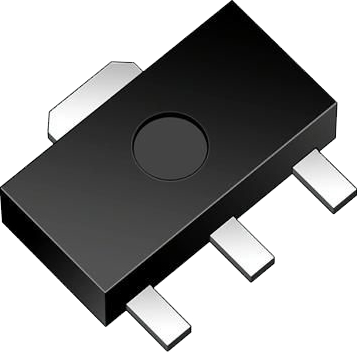

小功率三極管sot89

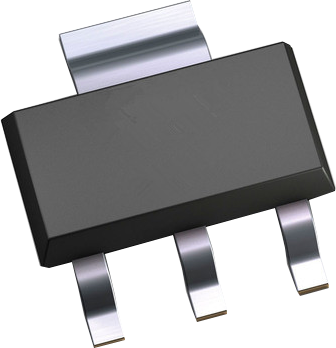

小功率三極管sot223
小功率三極管sot89
小功率三極管sot223

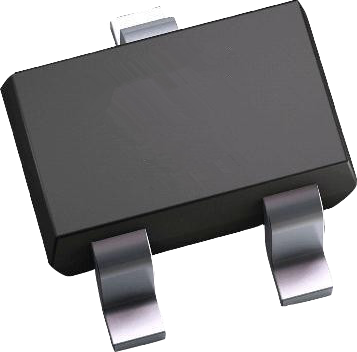

小功率三極管sot323
小功率三極管sot25
小功率三極管sot25
產品參數鏈接：《貼片三極管產品參數》；
貼片三極管產品構造：

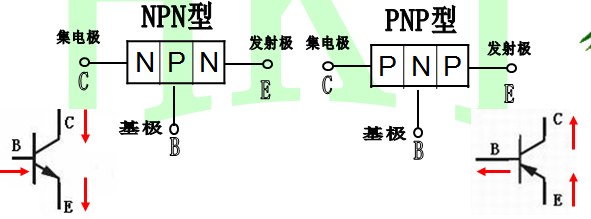

貼片三極管基本結構：
由2個背靠背的PN結組成。
按結構三極管分為：NPN和PNP型兩種貼片三極管。
如果以材料分有硅材料和鍺材料兩種三貼片三極管。
貼片三極管的基本作用：
貼片三極管基本作用是放大，它可以把微弱的電信號變成一定強度的信號，當然這種轉換仍然遵循能量守恒，它只是把電源的能量轉換成信號的能量罷了。貼片三極管有一個重要參數就是電流放大系數β。當貼片三極管的基極上加一個微小的電流時，在集電極上可以得到一個是注入電流β倍的電流，即集電極電流。并且基極電流很小的變化可以引起集電極電流很大的變化，這就是貼片三極管的放大作用。 貼片三極管還可以作電子開關，以及配合其它電子元件還可以構成振蕩器等。
貼片三極管的基本參數：
1. 特征頻率fT：當f=fT時，貼片三極管完全失去電流放大功能。如果工作頻率大于fT，電路將不正常工作
2 .工作電壓/電流：用這個參數可以指定該管的電壓電流使用范圍。
3 . hFE：電流放大倍數。
4. VCEO：集電極發射極反向擊穿電壓,表示臨界飽和時的飽和電壓.
5 .PCM：最大允許耗散功率。
貼片三極管的區分方法：
一、按結構材料區分：
按結構區分分為：NPN和PNP型兩種貼片三極管。
如果以材料分有硅材料和鍺材料兩種三貼片三極管
二、按開關電路區分：
開關貼片三極管是一種飽和與截止?fàn)顟B(tài)變換速度較快的三極管，廣泛應用于各種脈沖電路、開關電路及功率輸出電路中。開關三極管分為：小功率開關貼片三極管和高反高壓大功率開關貼片三極管等。 如3904、3906、3DK2B、3DK4B、3DK7C還有節能燈和整流器專用的開關管13001、13003、13009等其中A1668、C3039用于電源開關
三、按工作頻率區分：
具有高頻信號放大作用的三極管叫高頻貼片三極管，一般頻率響應特性在30MHZ 以上的是高頻貼片三極管，它主要用于高頻放大電路里，如無線電設備的前置放大（高頻）、混頻電路、振蕩電路電路等等，大功率高頻三極管則主要用于無線電功率發射電路，通常將特征頻率fT小于或等于3MHZ的晶體管稱為低頻管，將fT大于或等于30MHZ的晶體管稱為高頻管，有的管子可以達到1GHZ以上。將fT大于3MHZ、小于30MHZ的晶體管稱為中頻管。 如高頻管：BFR93A BFR182 BFR183 BFR193都在 500MH以上
四、按輸出功率區分：
功率在1W以下的，一般稱為小功率貼片三極管，大于2W的叫大功率貼片三極管，大于1W小于低于2W的是中功率貼片三極管，小功率三極管用途很廣，幾乎所有的電器產品都有它們的身影，比如電話、手機、電視、收音機，照相機、音響、節能燈等等。它們?cè)陔娐分械淖饔檬前迅鞣N微小的信號放大成電路中所需要的信號.
