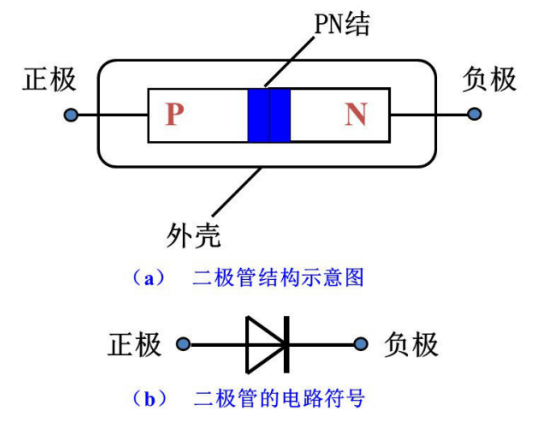

整流二極管電路符號及作用
在二極管電路應用中，整流二極管是最為常見的，整流二極管的工作原理是只允許電流朝一個方向流動的，可以將交流電能轉換為直流電能的半導體器件，通常是包含一個PN接，分為正負極兩個端子。專用于電源電路中，將交流電轉變?yōu)槊}沖直流電，如：家用交流電（把整流二極管和燈泡串聯后，流過燈泡的電流就是一個方向的了）。

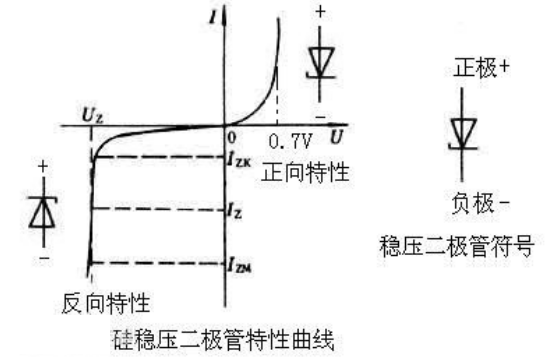

穩壓二極管電路符號及作用
穩壓二極管有稱為齊納二極管或者是反向擊穿二極管，和普通二極管特性不一樣的是，利用PN結反向擊穿狀態，其電流可在很大范圍內變化而電壓基本不變的現象，制成的穩壓作用二極管。這種穩壓型二極管在知道臨界反向擊穿電壓錢都具有很高電阻的半導體器件，在這臨界擊穿點上，當反向電壓降到一個很小的數值是，在這個低阻區中電流增加而電壓則保持恒定，穩壓二極管可根據擊穿電壓分檔，因?yàn)檫@種特有的性質，穩壓管主要被作為穩壓器或電壓基準元件使用，穩壓二極管可以串聯起來以便在較高的電壓上使用，通過串聯可以獲得更高的穩定電壓。

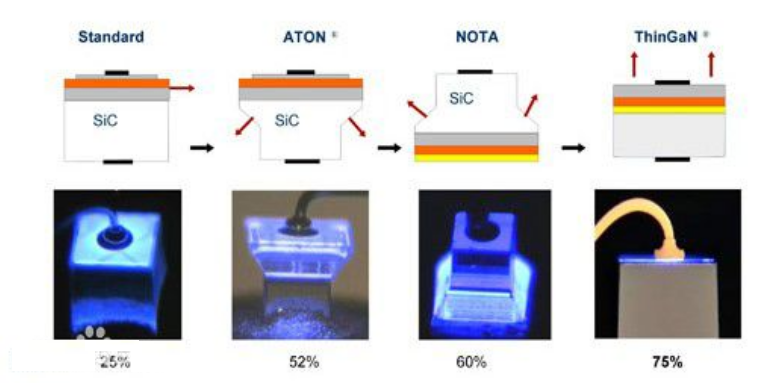

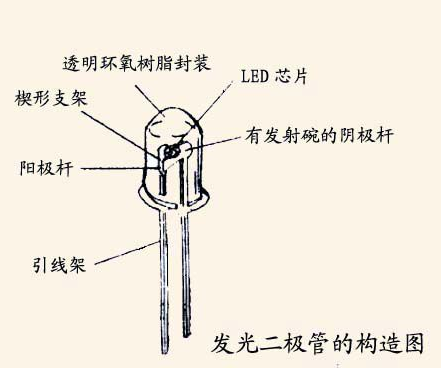

發光二極管電路符號及作用
發光二極管常用來指示電路的工作狀態和各種信號，簡稱LED，產品由含Ga、As、P、N等的化合物制成（砷化鎵二極管發紅光，磷化鎵二極管發綠光，碳化硅二極管發黃光，氮化鎵二極管發藍光）。能夠?qū)㈦娔苻D(zhuǎn)換為光能，和普通二極管一樣也是又PN結組成，具有單向?qū)щ娦裕?dāng)發光二極管加上正向電壓后，P區注入到N去的空穴和由N去注入到P去的電子的時候，PN結附近數微米內分別與N區的電子和P區的空穴復合，然后產生自發的輻射熒光，不同的半導體合成材料中電子和空穴所處的能量狀態不同。當電子和空穴復合時釋放出的能量多少不同，釋放出的能量越多，則發出的光的波長越短。常用的是發紅光、綠光或黃光的二極管。

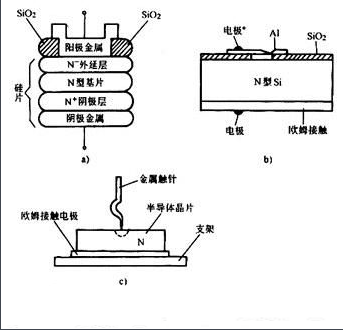

肖特基二極管電路符號及作用
肖特基二極管又稱為肖特基勢壘二極管，主要以金屬和半導體接觸形成的勢壘為基礎的二極管。和普通的二極管（PN結形成的硅二極管）對比，肖特基二極管的特點是反向恢復時間短（幾納秒），正向?qū)▔航蹈停挥?.4V左右。缺點在于肖特基二極管的耐壓較低，漏電流較大，一般都是用于高頻、低壓、大電流整流二極管（如開關電源及整流二極管）續流二極管，保護二極管，也有用在微波通信等電路中作為作整流二極管，小信號檢波二極管的使用，在通信電源、變頻器中比較常見，而普通二極管只能用在低頻整流場合。
快恢復二極管電路符號及作用

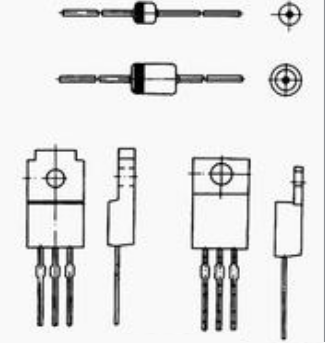

快恢復二極管又稱為超快恢復二極管（簡稱FRD），是一種具有開關特性好，內部結構和普通PN結二極管不同，快恢復二極管是屬于PIN結型的二極管，在P型硅材料和N型硅材料中增加基區，構成PIN硅片。但是基區很薄，反向電荷很小，所以快恢復的反向時間較短，正向壓降較低，反向擊穿電壓（耐壓值）較高。主要應用于開關電源、PWM脈寬調制器、變頻器等電子電路中，作為高頻整流二極管、續流二極管或阻尼二極管使用，一般5~20A的快恢復二極管為TO–220FP塑料封裝，20A以上的大功率快恢復二極管采用頂部帶金屬散熱片的TO–3P塑料封裝，5A以下的快恢復二極管則采用DO–41、DO–15或DO–27等規格塑料封裝等。

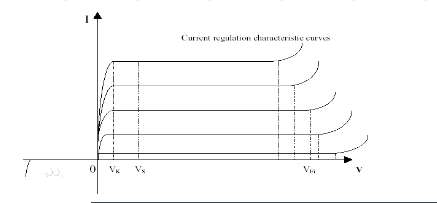

恒流二極管電路符號及作用
恒流二極管和恒流三極管是最近出來的半導體恒流器件（恒流三極管是在恒流二極管的基礎上增加控制腳端，進而成為的恒流三極管），可以在很寬的電壓范圍內輸出恒定電流，而且具有較高的動態阻抗，是與穩壓二極管相對偶的基礎電子元器件。而且由于恒流二極管的性能好，成本低，使用簡單便捷。
應用領域：現在已經廣泛的應用于恒流源，穩壓源，放大器等電子儀器保護電路。

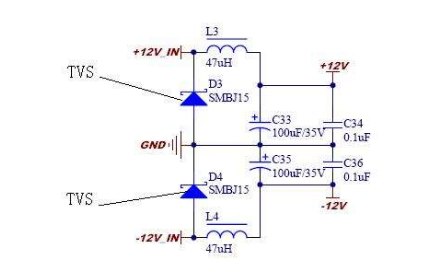

瞬態電壓抑制二極（TVS）管電路符號及作用
瞬態電壓抑制二極管簡稱TVS管，又名雙向擊穿二極管，電壓反應速度比其他的過電壓保護元件要快，理論上實際箝位大約只需要1ps，但因?yàn)閷?shí)際電路中導線存在電感，保護元件需要較長時間的大電壓，因此TVS管能夠和要保護的電路并聯，比其他TVS管元件適合保護電路不受很快及有破壞性的電壓突波，可以在電壓極高是降低電阻，使電流分流或控制電流流向，保護電路元件在瞬間電壓過高情況下不被擊穿燒毀，當電壓消失后,瞬態電壓抑制二極（TVS）管會自動復原，而其吸收的能量比類似額定的撬棒電路要大很多。
另外TVS管有單雙向區分的，雙向TVS管可以當做是兩個極性相反的雪崩二極管相串聯，再與要保護的電路并聯，在電路中會表姐顯示兩個二極管，不過實際的二極管元件是將兩個二極管封裝在一個點；單向TVS管在應用中的效果會類似整流子，電路允許可以承受很大的電流，例1.5LE系列的TVS管瞬間功率可以達到1500W等。
注意事項：瞬態電壓抑制二極（TVS）管電壓抑制器使用在超過其設計條件的環境下，可能會損壞。瞬態電壓抑制器的失效模式有三種：短路、開路、元件額定下降。
應用領域：智能家居、儀器儀表、照明、汽車電子、醫療器械、消費電子、辦公用品、新能源等。

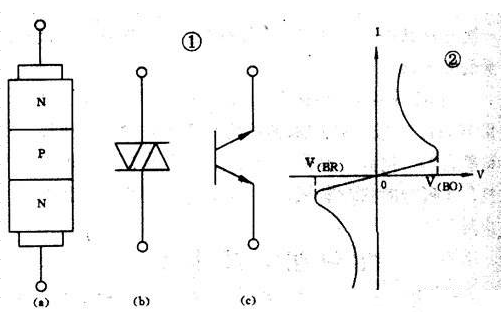

雙向觸發二極管電路符號及作用
雙向觸發二極管又稱二端交流器件DIAC或雙向二極管，常用來出發雙向晶閘管，還可構成過壓保護電路等。由于結構簡單、價格低廉，所以常用來觸發雙向晶閘管，還可構成過壓保護等電路。雙向觸發二極管的構造、符號及等效電路。
雙向觸發二極管除用來觸發雙向晶閘管外，還常用在過壓保護、定時、移相等電路，就是由雙向觸發二極管和雙向晶閘管組成的過壓保護電路。當瞬態電壓超過DIAC和Ubo時，DIAC迅速導通并觸發雙向晶閘管也導通，使后面的負載免受過壓損害。

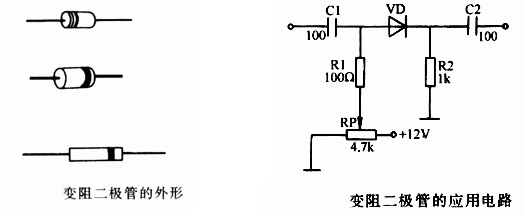

變阻二極管電路符號及作用
變阻二極管主要利用PN結之間等效電阻可變的原理制成的，主要應用于10-1000MHz高頻電路或開關電源等電路，做可調衰減器，起限幅，保護等作用。隨加在二極管兩端的正向偏置電壓的大小變化而改變。當二極管兩端的正向偏壓增高時，二極管的正向電流將增大，其等效內阻將減小；當二極管兩端的正向偏壓降壓時，二極管的正向電流也隨之減小，其等效內阻將增大。當二極管的外加偏置電壓固定時，二極管的等效電阻會保持穩定。
