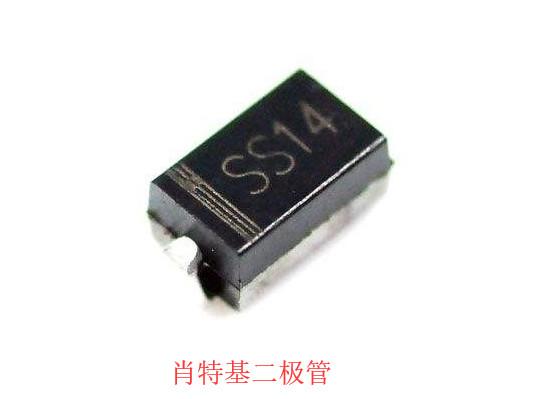

二極管在電子元件中，具有兩個電極的裝置僅允許電流在單一方向上流動，并且許多使用整流功能。變?nèi)荻O管（Varicap二極管）用作電子可調諧電容器。大多數二極管的當前方向性通常被稱為“整流”功能。二極管最常見的功能是只允許電流在單向（稱為正向偏置）和反向反向（稱為反向偏置）。因此，二極管可以被認為是止回閥的電子版本。
早期真空電子二極管;它是一種在一個方向上傳導電流的電子設備。在半導體二極管內部，有一個PN結和兩個引線端子。電子器件根據施加電壓的方向具有單向電流導電性。通常，晶體二極管是通過燒結p型半導體和n型半導體形成的p-n結界面。在界面的兩側形成空間電荷層以形成自建電場。當施加的電壓等于零時，擴散電流等于由自建電場引起的漂移電流，這是由于pn結兩側載流子濃度的差異，并且處于電平衡狀態。狀態，也是正常狀態下的二極管特性。
早期的二極管包括“Cat's Whisker Crystals”和真空管（在英國稱為“Thermionic Valves”）。目前大多數最常見的二極管使用半導體材料，例如硅或鍺。
特征
正向性
當施加正向電壓時，在正向特性開始時正向電壓很小，這不足以克服PN結中電場的阻塞效應。正向電流幾乎為零。該段稱為死區。不打開二極管的正向電壓稱為死區電壓。當正向電壓大于死區電壓時，PN結中的電場被克服，二極管正向?qū)?，并且電流隨著電壓的增加而迅速上升。在正常使用的電流范圍內，二極管的端電壓在導通期間幾乎保持恒定。該電壓稱為二極管的正向電壓。當二極管兩端的正向電壓超過一定值時，內部電場迅速減弱，特征電流迅速增加，二極管導通。它被稱為閾值電壓或閾值電壓，硅管約為0.5V，瘺管約為0.1V。硅二極管的正向壓降約為0.6~0.8V，鍺二極管的正向壓降約為0.2~0.3V。
Inverseness
當施加的反向電壓不超過一定范圍時，通過二極管的電流是由少數載流子漂移運動形成的反向電流。由于反向電流很小，二極管處于關斷狀態。該反向電流也稱為反向飽和電流或漏電流，二極管的反向飽和電流受溫度的影響很大。通常，硅管的反向電流遠小于鉭管的反向電流。小功率硅管的反向飽和電流大約為nA，低功率管大約為μA。當溫度升高時，半導體被熱激發，少數載流子的數量增加，反向飽和電流也增加。
擊穿
當施加的反向電壓超過某個值時，反向電流突然增加。這種現象稱為電擊穿。引起電擊穿的閾值電壓稱為二極管反向擊穿電壓。二極管在電擊穿期間失去單向?qū)щ娦?。如果二極管不會因電擊穿而導致過熱，則單向?qū)щ娦钥赡懿粫?huì)永久損壞。電壓消除后，性能仍然恢復，否則二極管損壞。因此，應該防止施加到二極管的反向電壓太高。
二極管是具有單向傳導的雙端器件。它有一個電子二極管和一個晶體二極管。由于燈絲的熱損失低于晶體二極管的熱損耗，因此很少看到二極管。它更常見且常用。它是一個晶體二極管。二極管，半導體二極管的單向?qū)ㄌ匦詭缀跤糜谒须娮与娐分校⑶以谠S多電路中起著重要作用。它是最早誕生的半導體器件之一，其應用也非常廣泛。
二極管的管壓降：硅二極管（非發光型）的正向壓降為0.7V，氙管的正向管壓降為0.3V。 LED的正向電壓降將隨著不同的照明顏色而變化。主要有三種顏色。具體電壓降參考值如下：紅色LED的電壓降為2.0-2.2V，黃色LED的電壓降為1.8-2.0V，綠色LED的電壓降為3.0- 3.2V。發光時的額定電流約為20 mA。
二極管的電壓和電流不是線性的，因此當不同的二極管并聯時，應連接電阻。
特征曲線
與PN結一樣，二極管具有單向?qū)щ娦?。硅二極管的典型伏安
特征曲線（圖）。當二極管施加正向電壓時，當電壓值小時，電流極小;當電壓超過0.6V時，電流開始呈指數增加，這通常被稱為二極管的導通電壓;當電壓達到約0.7V時，二極管處于完全導通狀態，這通常被稱為二極管的導通電壓，如符號UD所示。
對于鍺二極管，導通電壓為0.2V，導通電壓UD約為0.3V。反向電壓施加到二極管，并且當電壓值小時，電流非常小，并且電流值是反向飽和電流IS。當反向電壓超過某個值時，電流開始急劇增加，這稱為反向擊穿。該電壓稱為二極管的反向擊穿電壓，用符號UBR表示。不同類型二極管的擊穿電壓UBR值變化很大，從幾十伏到幾千伏。
反向分解
齊納擊穿
反向擊穿分為兩種情況：齊納擊穿和雪崩擊穿。在高摻雜濃度的情況下，因?yàn)閯?shì)壘區寬度小且反向電壓大，所以勢壘區中的共價鍵結構被破壞，并且價電子與共價鍵解耦以產生電子 - 空穴對。 ，導致電流急劇增加，這種擊穿稱為齊納擊穿。如果摻雜濃度低，則阻擋區域?qū)?，并且不容易引起齊納擊穿。
雪崩故障
另一種類型的故障是雪崩擊穿。當反向電壓增加到更大值時，施加的電場加速電子漂移速度，與共價鍵中的價電子碰撞，并且將價電子從共價鍵中敲出以產生新的電子 - 空穴對。新產生的電子空穴被電場加速，然后剔除其他價電子。載流子雪崩增加，導致電流急劇增加。這種故障稱為雪崩擊穿。無論擊穿情況如何，如果電流不受限制，可能會對PN結造成永久性損壞。
對于電路，浪涌電流是一個嚴重影響整體運行效率的問題。設計人員正試圖規避浪涌電流，因此出現了各種測試方法。在本文中，小編將介紹一種測試二極管正向浪涌電流的基本電路。
產生正弦半波脈沖電流
二極管具有多種規格，常見的通態電流范圍從數百mA到數百安培或更高。 IFSM測試所需的峰值脈沖電流需要達到額定導通電流的數十倍。標準測試方法是使用大容量工頻變壓器截取電源AC波形，產生正弦半波脈沖，時間常數為10ms，導通角為0°~180°。
以這種方式，產生數十萬安培的正弦脈沖電流，并且所使用的變壓器的重量非常大，這不便于安裝和使用。一些外國公司對浪涌電流波形有特殊要求。例如，需要根據正向整流電流添加時間常數為10ms或8.3ms且導通角為0°至180°的正弦半波脈沖。電流或應用兩個連續的正弦半波脈沖電流，時間常數為10ms或8.3ms，導通角為0°至180°。顯然，采用商用電源攔截方法，很難滿足不同設備的測試要求。
設計理念
大功率FET晶體管是一類標準的電壓控制電流器件。在VDMOS晶體管的線性工作區中，漏極電流由柵極電壓控制：IDS=GFS * VGS。將所需的電壓波形施加到柵極，在漏極輸出相應的電流波形。因此，使用高功率VDMOS管適合于實現所需的浪涌電流波形，
運算放大器構成一個基本的反向運算電路，驅動VDMOS管的柵極，漏源電流通過VDMOS管源采樣電阻，加到運算放大器反向輸入端，并加到輸入波形形成反饋，并控制運算放大器的輸出電壓。 VDMOS晶體管的柵極電壓VGS又控制漏極輸出電流IDS。該IDS是施加于被測二極管（DUT）的正向浪涌電流。
單個VDMOS管的功率和電流放大能力是有限的，并且不能實現數千安培的輸出電流能力。多個并行方法可以解決此問題，以實現所需的峰值電流。常用的連接方法如圖3所示。
在上述內容中，本文介紹了各種浪涌電流沖擊試驗的要求，試驗中使用的元件是通用元件。該測試電路具有體積小，重量輕的特點，便于快速組合成測試儀器。在較不穩定的環境中測量時的優勢更加明顯。
