貼片三極管的基礎知識簡單分為結構分類和電流放大作用兩部分，下面由我來為大家逐一介紹，首先，簡單介紹一下貼片三極管的結構和分類。
貼片三極管的結構分類知識：

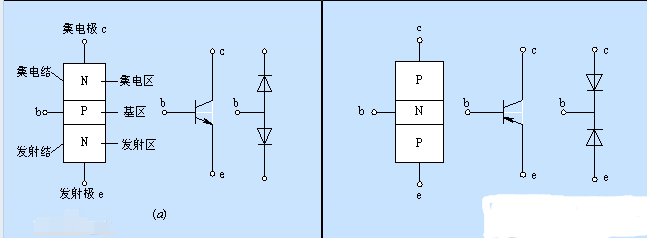

貼片三極管的共同特征就是具有三個電極，這就是“貼片三極管”簡稱的來歷。通俗來講，貼片三極管內部為由P型半導體和N型半導體組成的三層結構，根據分層次序分為NPN型和PNP型兩大類。
上述三層結構即為貼片三極管的三個區, 中間比較薄的一層為基區，另外兩層同為N型或P型，其中尺寸相對較小、多數載流子濃度相對較高的一層為發射區，另一層則為集電區。貼片三極管的這種內部結構特點，是貼片三極管能夠起放大作用的內部條件。
三個區各自引出三個電極，分別為基極 、發射極和集電極。
由三層結構可以形成兩個PN結，分別稱為發射結和集電結。貼片三極管符號中的箭頭方向就是表示發射結的方向。
貼片三極管內部結構中有兩個具有單向?qū)щ娦缘腜N結，因此當然可以用作開關元件，但同時貼片三極管還是一個放大元件，正是它的出現促使了電子技術的飛躍發展。
貼片三極管的電流放大作用知識
直流電壓源Vcc應大于Vbb，從而使電路滿足放大的外部條件：發射結正向偏置，集電極反向偏置。改變可調電阻Rb，基極電流IB，集電極電流Ic 和發射極電流IE都會發生變化，由測量結果可以得出以下結論：
（1） IE ＝ IB ＋ IC ( 符合克希荷夫電流定理）
（2） IC ≈ IB ×? （ ?稱為電流放大系數，可表征貼片三極管的電流放大能力）
（3）△ IC ≈ △ IB ×?
由上可見，貼片三極管是一種具有電流放大作用的模擬器件。
