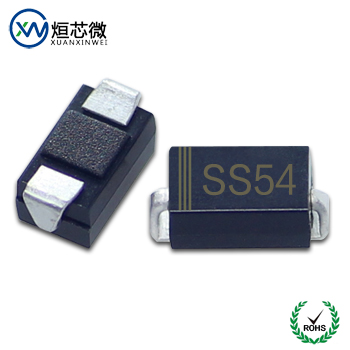

肖特基是金屬和半導體結束形成的勢壘二極管，用多數載流子導電，其反相飽和電流較以少數載流子導電的快恢復二極管的PN結大得多，而且其中少數載流子的存儲效應非常小，反向恢復時間較快恢復當然小很多了。
二極管的尺寸、工藝和耐壓等級都會影響導通壓降和反向恢復時間，大尺寸二極管通常具有較高的VF和tRR，這會造成比較大的損耗。開關二極管一般以速度劃分，分為“高速”、“甚高速”和“超高速”二極管，反向恢復時間隨著速度的提高而降低。快恢復二極管的tRR為幾百納秒，而超高速快恢復二極管的tRR為幾十納秒。低功耗應用中，替代快恢復二極管的一種選擇是肖特基二極管，這種二極管的恢復時間幾乎可以忽略，反向恢復電壓VF也只有快恢復二極管的一半(0.4V至1V)，但肖特基二極管的額定電壓和電流遠遠低于快恢復二極管，無法用于高壓或大功率應用。另外，肖特基二極管與硅二極管相比具有較高的反向漏電流，但這些因素并不限制它在許多電源中的應用。
快恢復二極管的恢復時間是 250－500ns
超快恢復二極管的恢復時間是 75－250ns
肖特基二極管的恢復時間是 10ns左右
而且他們的正向?qū)妷阂灿兴煌ぬ鼗?lt;快恢復<超快恢復二極管
